Eine PV-Anlage liefert mittags am meisten Strom, der Haushalt braucht ihn vor allem morgens und abends. Der SMA Storage M speichert den Überschuss für diese Stunden. Er ist ein modularer Hochvolt-Speicher mit LFP-Zellen für Heimanwender und kleine Gewerbebetriebe. Ein Turm besteht aus einer BMS-Einheit und 3 bis 12 Batteriemodulen. Das ergibt je nach Ausbau 12,28 bis 49,12 kWh nutzbare Kapazität. Welche Größe möglich ist, hängt vom Wechselrichter ab. Die Zuordnung finden Sie weiter unten im Abschnitt Kompatibilität.
Vorteile
-
Kapazität in zehn Stufen: 3 bis 12 Module je Turm, von 12,28 bis 49,12 kWh nutzbar. Sie wählen die Kapazität nach Ihrem Verbrauch und müssen keinen Sprung zur nächsten Paketgröße mitkaufen.
-
Nachrüsten möglich: Laut Datenblatt ist der Speicher innerhalb von zwei Jahren erweiterbar. Wer heute mit 3 oder 4 Modulen startet und später ein Elektroauto oder eine Wärmepumpe anschafft, ergänzt Module statt einen zweiten Speicher zu kaufen. Das Batteriemodul STM-BM-4.09-10 und die BMS-Einheit STM-BMS-10 führen wir auch einzeln.
-

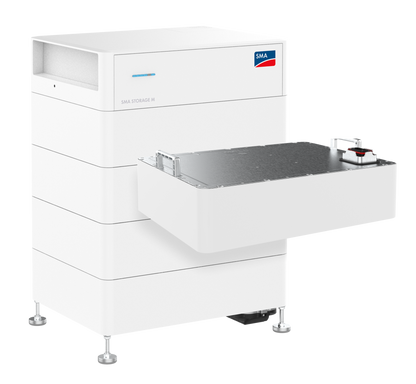

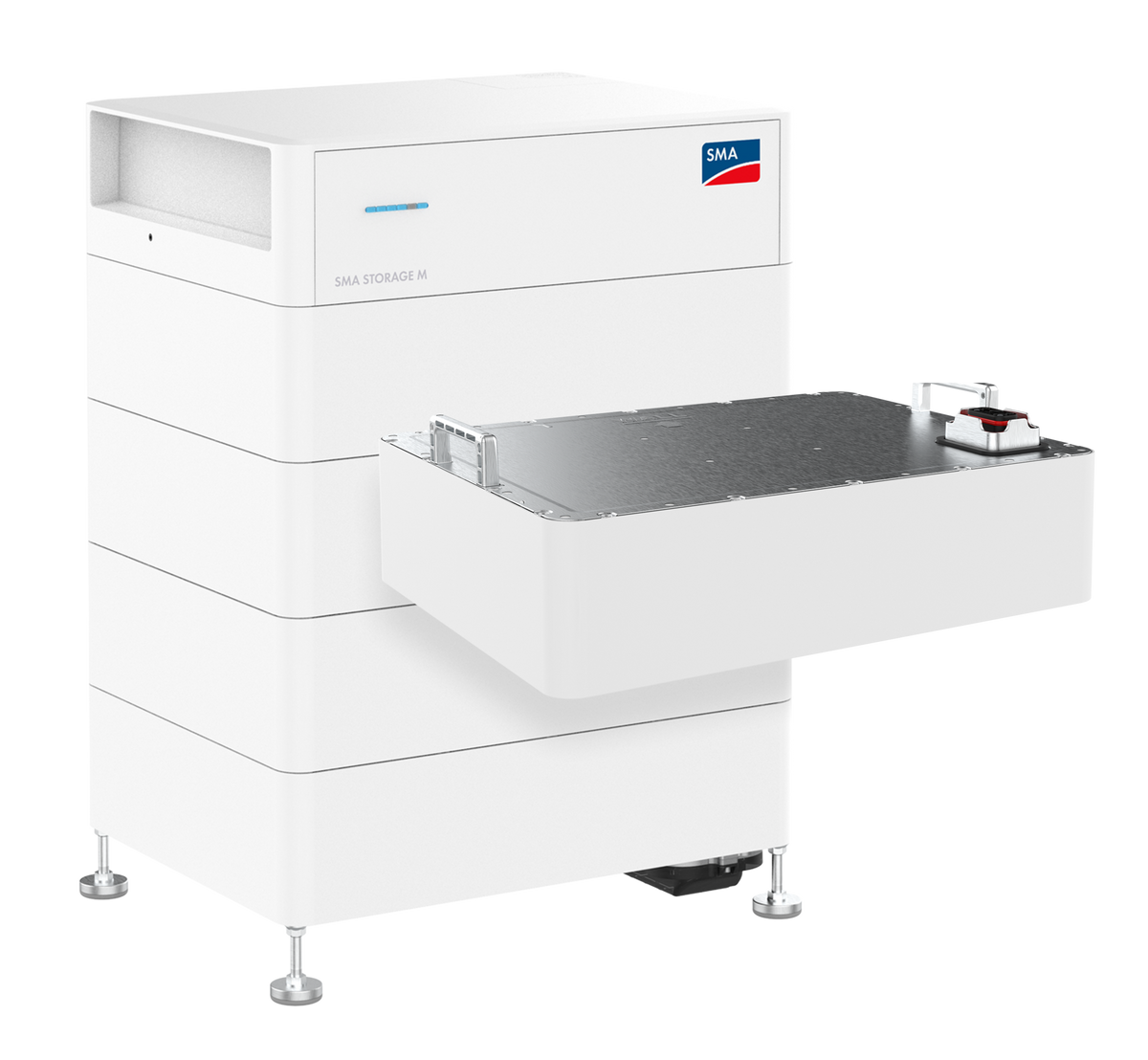

Stapeln ohne interne Kabel: Die Module werden aufeinandergesetzt, interne Kabelverbindungen zwischen ihnen gibt es nicht. Die Inbetriebnahme läuft automatisch per Plug and Play. Jede Verbindung, die nicht verdrahtet werden muss, kann auch nicht falsch verdrahtet werden.
-
Tragbare Einzelteile: Ein Batteriemodul wiegt 35,8 kg, die BMS-Einheit 11,3 kg. Auch der größte Turm mit 442,2 kg kommt so Stück für Stück in den Keller.
-

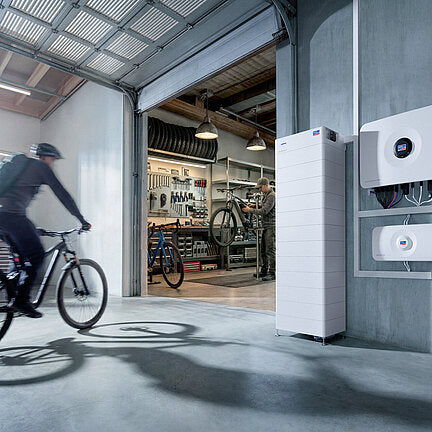

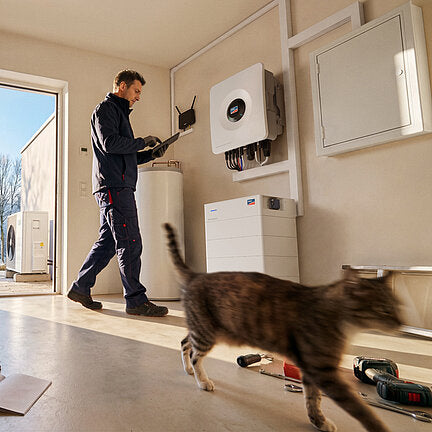

Innen und außen: Schutzart IP 66 und ein Umgebungstemperaturbereich von −20 bis 50 °C erlauben die Aufstellung in Hauswirtschaftsraum, Garage oder im Außenbereich.
-
Natürliche Kühlung: Laut Datenblatt kühlt der Speicher auf natürlichem Weg, ohne aktive Kühlung.
-
93,5 % Round-trip-Wirkungsgrad bei 0,2 C: Von 100 kWh, die Sie einspeichern, kommen rund 93,5 kWh wieder heraus.
-
Hoher garantierter Energiedurchsatz: bis zu 7,2 MWh je kWh Kapazität, abhängig vom Installationsland. Im Datenblatt steht der Wert unter der Überschrift „Ausgelegt für dynamische Tarife“, zusammen mit der Auslegung auf häufige Lade- und Entladezyklen.
-
Ladezustand direkt am Gerät: Eine LED-Anzeige zeigt den SOC. Sie sehen den Füllstand im Technikraum auch ohne App.
-
Schutzeinrichtungen serienmäßig: eingangsseitige Freischaltstelle und DC-Verpolungsschutz.
Technische Daten
Allgemeine Daten (alle Varianten)
| Systemtyp |
Modularer Hochvolt-Speicher für Heimanwender und kleine Gewerbeanwendungen |
| Zellchemie |
LFP |
| Kapazität pro Turm |
12,3 bis 49,1 kWh (abhängig vom Wechselrichter) |
| Zusammensetzung Komplettspeicher |
1 × STM-BMS-10 + 3 bis 12 × STM-BM-4.09-10 je nach Modell |
| Erweiterbarkeit |
Erweiterbar innerhalb von zwei Jahren |
| Entladetiefe (Testbedingung nutzbare Kapazität, 0,2 C bei +25 °C) |
94,5 % DOD |
| Round-trip efficiency (RTE) bei 0,2 C |
93,5 % |
| Lade-/Entladestrom mit Sunny Boy Smart Energy (Storage M 12.3 bis 28.7) |
30 A |
| Lade-/Entladestrom mit Sunny Tripower Hybrid X |
50 A |
| Garantierter Energiedurchsatz |
bis zu 7,2 MWh/kWh (abhängig vom Installationsland) |
| Kühlung |
natürliche Kühlung |
| Anzeige |
SOC/Ladezustandsanzeige per LED |
| DC-Anschluss |
MC4 Evo 2 |
| Schnittstelle Kommunikation |
RJ45 (CAN) |
| Kommunikationsprotokoll |
SMA-Batterieschnittstelle |
| Schutzart |
IP 66 |
| Überspannungskategorie Batterie / Wechselrichter |
II / II |
| Eingangsseitige Freischaltstelle |
Serienausstattung |
| DC-Verpolungsschutz |
Serienausstattung |
| Einsatzort |
Innen- und Außenbereich |
| Umgebungstemperaturbereich |
−20 bis 50 °C |
| Betriebstemperatur optimal |
15 bis 30 °C |
| Relative Feuchte (nicht kondensierend) |
5 bis 100 % |
| Lagerbedingungen |
−30 bis 60 °C / 7 Tage; −20 bis 45 °C / 6 Monate; 5 bis 95 % rel. Feuchte |
| Installationshöhe |
<3000 m |
| Abmessungen Batteriemodul (B × H × T) |
530 × 133 × 405 mm |
| Abmessungen BMS-Einheit (B × H × T) |
530 × 140 × 405 mm |
| Gewicht Batteriemodul STM-BM-4.09-10 |
35,8 kg |
| Gewicht BMS-Einheit STM-BMS-10 |
11,3 kg |
| Garantie |
2 / 10 Jahre (10 Jahre nur bei Registrierung, siehe Abschnitt Garantie) |
| Zertifikate und Zulassungen |
CE, UN 38.3, IEC 62619, IEC 62477, VDE 2510-50 (weitere auf Anfrage) |
Daten je Ausbaustufe
| Modell |
Module |
Nominale Kapazität |
Nutzbare Kapazität |
Nennspannung |
Betriebsspannungsbereich |
Abmessungen B × H × T |
Gewicht |
| Storage M 12.3 |
3 |
12,99 kWh |
12,28 kWh |
172,8 V |
151,2 bis 191,7 V |
530 × 605,5 × 405 mm |
120 kg |
| Storage M 16.4 |
4 |
17,33 kWh |
16,37 kWh |
230,4 V |
201,6 bis 255,6 V |
530 × 738,5 × 405 mm |
155,8 kg |
| Storage M 20.5 |
5 |
21,66 kWh |
20,47 kWh |
288 V |
252 bis 319,5 V |
530 × 871,5 × 405 mm |
191,6 kg |
| Storage M 24.6 |
6 |
25,99 kWh |
24,56 kWh |
345,6 V |
302,4 bis 383,4 V |
530 × 1004,5 × 405 mm |
227,4 kg |
| Storage M 28.7 |
7 |
30,32 kWh |
28,65 kWh |
403,2 V |
352,8 bis 447,3 V |
530 × 1137,5 × 405 mm |
263,2 kg |
| Storage M 32.8 |
8 |
34,65 kWh |
32,75 kWh |
460,8 V |
403,2 bis 511,2 V |
530 × 1270,5 × 405 mm |
299 kg |
| Storage M 36.9 |
9 |
38,98 kWh |
36,84 kWh |
518,4 V |
453,6 bis 575,1 V |
530 × 1403,5 × 405 mm |
334,8 kg |
| Storage M 40.9 |
10 |
43,32 kWh |
40,93 kWh |
576 V |
504 bis 639 V |
530 × 1536,5 × 405 mm |
370,6 kg |
| Storage M 45.0 |
11 |
47,65 kWh |
45,03 kWh |
633,6 V |
554 bis 702,9 V |
530 × 1669,5 × 405 mm |
406,4 kg |
| Storage M 49.1 |
12 |
51,98 kWh |
49,12 kWh |
691,2 V |
604 bis 766,8 V |
530 × 1802,5 × 405 mm |
442,2 kg |
Kompatibilität
Der Storage M ist ein Hochvolt-Speicher, der direkt an einen SMA-Hybrid-Wechselrichter angeschlossen wird. Das Datenblatt nennt drei kompatible Wechselrichterfamilien, und jede hat eine eigene Obergrenze:
-
Sunny Tripower Hybrid X 5 bis 15: bis zu Storage M 36.9 (9 Module). Die Baureihe führen wir als SMA Sunny Tripower Hybrid X 5 / 6 / 8 / 10 / 12 / 15.
-
Sunny Tripower Hybrid X 20 bis 30: bis zu Storage M 49.1 (12 Module). Die Ausbaustufen 40.9, 45.0 und 49.1 setzen diese Leistungsklasse voraus.
-
Sunny Boy Smart Energy: laut Datenblatt „bis zu SMA Storage M 28.6“. Eine Variante 28.6 gibt es in der Baureihe nicht, die nächste ist der Storage M 28.7 mit 7 Modulen. Ob dieser am Sunny Boy Smart Energy freigegeben ist, sagt das Datenblatt nicht eindeutig. Fragen Sie uns vor dem Kauf, wenn Sie diese Kombination planen. Den Wechselrichter finden Sie als SMA Sunny Boy Smart Energy (SE) Hybrid-Wechselrichter.
AC-Kopplung: Ein separater Batteriewechselrichter für die AC-seitige Nachrüstung steht nicht in der Kompatibilitätsliste des Datenblatts. Der Storage M wird an einem der genannten Hybrid-Wechselrichter betrieben. Wie dieser mit einer bereits vorhandenen PV-Anlage zusammenarbeitet, regelt die Dokumentation des Wechselrichters.
EMS-Anbindung: Die Batterie kommuniziert über RJ45 (CAN) mit dem Protokoll SMA-Batterieschnittstelle. Sie ist damit für den Betrieb an den genannten SMA-Wechselrichtern ausgelegt.
Ersatzstrom: Zur Ersatzstromversorgung macht das Datenblatt des Speichers keine Angaben. Für Ersatzstrom bietet SMA eigene Umschalteinrichtungen an, die laut ihrer Bezeichnung zum jeweiligen Wechselrichter gehören. Für den Sunny Tripower Hybrid X ist das die SMA Backup Box 4P BU-STPH-4P63B, für den Sunny Boy Smart Energy die SMA Umschalteinrichtung BU-SBSE-1P-50.
Garantie
SMA gibt 2 Jahre Garantie. Auf 10 Jahre verlängert sie sich nur, wenn Sie den Speicher innerhalb von 30 Tagen nach der Erstinbetriebnahme unter my.sma-service.com registrieren. Lassen Sie sich die Registrierung vom Installateur bestätigen, denn nach Ablauf der 30 Tage gilt nur die Basisgarantie. Zusätzlich garantiert SMA einen Energiedurchsatz von bis zu 7,2 MWh je kWh Kapazität. Die genaue Höhe hängt vom Installationsland ab. Die vollständigen Bedingungen stehen im Datenblatt und in den Garantiebedingungen von SMA.
Downloads
FAQ
Warum steht beim Storage M 12.3 einmal 12,99 kWh und einmal 12,28 kWh?
12,99 kWh ist die nominale Kapazität, also was in den Zellen steckt. 12,28 kWh ist die nutzbare Kapazität, die Sie tatsächlich entnehmen können. Das Datenblatt gibt dafür eine Entladetiefe von 94,5 % an, gemessen bei 0,2 C und +25 °C. Für Ihre Wirtschaftlichkeitsrechnung zählt die nutzbare Kapazität. Die Modellbezeichnung, nach der auch unsere Varianten heißen, entspricht ihr gerundet.
Welche Größe kann ich an meinem Wechselrichter betreiben?
Am Sunny Boy Smart Energy nennt das Datenblatt als Grenze „bis zu SMA Storage M 28.6“. Diese Variante gibt es nicht, fragen Sie uns deshalb vor dem Kauf eines Storage M 28.7 für diesen Wechselrichter. Am Sunny Tripower Hybrid X 5 bis 15 bis zum Storage M 36.9 mit 9 Modulen. Nur der Sunny Tripower Hybrid X 20 bis 30 betreibt den vollen Turm bis Storage M 49.1 mit 12 Modulen. Planen Sie eine spätere Erweiterung, prüfen Sie diese Grenze schon beim Wechselrichterkauf. Sonst endet der Ausbau am Wechselrichter, nicht am Speicher.
Warum ist der Ladestrom am Sunny Boy Smart Energy auf 30 A begrenzt und am Hybrid X auf 50 A? Was bedeutet das für die Leistung?
Die Leistung eines Speichers ist Spannung mal Strom. Der Strom ist durch den Wechselrichter begrenzt: 30 A am Sunny Boy Smart Energy, 50 A am Sunny Tripower Hybrid X. Die Spannung steigt mit jedem Modul, von 172,8 V bei 3 Modulen bis 691,2 V bei 12 Modulen. Bei gleichem Strom liefert ein Turm mit mehr Modulen also mehr Leistung. Welche Lade- und Entladeleistung am Ende am Hausnetz ankommt, begrenzt zusätzlich die Nennleistung des Wechselrichters. Diesen Wert finden Sie in dessen Datenblatt.
Kann ich mit wenigen Modulen anfangen und später aufstocken?
Ja. Laut Datenblatt ist der Storage M innerhalb von zwei Jahren erweiterbar. Die Module werden ohne interne Kabelverbindungen gestapelt, und die Inbetriebnahme läuft per Plug and Play. Ein zusätzliches Modul wiegt 35,8 kg und macht den Turm 133 mm höher. Die Obergrenze setzt der Wechselrichter, siehe Frage oben. Verlassen Sie sich nicht darauf, nach Ablauf der zwei Jahre noch problemlos nachrüsten zu können. Wer den Bedarf schon absehen kann, plant die Endgröße besser von Anfang an.
Darf der Speicher in die unbeheizte Garage oder nach draußen?
Ja. Das Datenblatt nennt Innen- und Außenbereich, Schutzart IP 66 und einen Umgebungstemperaturbereich von −20 bis 50 °C. Als optimale Betriebstemperatur gibt SMA 15 bis 30 °C an. Ein Platz, der im Winter nicht stark auskühlt und im Sommer nicht in der prallen Sonne liegt, hält den Speicher öfter in diesem Bereich. Die Luftfeuchte darf 5 bis 100 % betragen, aber nicht kondensierend. Die Installationshöhe muss unter 3000 m liegen.
Was bedeutet „bis zu 7,2 MWh/kWh Energiedurchsatz“?
SMA garantiert, dass pro kWh Speicherkapazität bis zu 7,2 MWh, also 7.200 kWh, durch den Speicher fließen dürfen. Die genaue Höhe hängt vom Installationsland ab. Das Datenblatt nennt den Wert unter der Überschrift „Ausgelegt für dynamische Tarife“ und beschreibt den Speicher als ausgelegt für häufige Lade- und Entladezyklen. Wird der Speicher oft geladen und entladen, ist der garantierte Durchsatz neben der Zahl der Jahre die zweite Grenze der Garantie.
Wie schwer und wie groß wird der Turm?
Alle Ausbaustufen haben dieselbe Grundfläche von 530 × 405 mm (B × T). Die Höhe reicht von 605,5 mm mit 3 Modulen bis 1802,5 mm mit 12 Modulen, das Gewicht von 120 kg bis 442,2 kg. Für die Aufstellung zählt also vor allem, ob der Boden diese Last trägt. Beim Transport hilft die Modulbauweise: Das schwerste Einzelteil ist ein Modul mit 35,8 kg.
Welche Prüfungen und Zulassungen hat der Speicher?
Das Datenblatt nennt CE, UN 38.3, IEC 62619, IEC 62477 und VDE 2510-50. Weitere Zulassungen gibt es laut SMA auf Anfrage. Serienmäßig verbaut sind eine eingangsseitige Freischaltstelle und ein DC-Verpolungsschutz. Die Überspannungskategorie ist II auf Batterie- und Wechselrichterseite.
Muss ich die 10 Jahre Garantie selbst beantragen?
Ja. Ohne Registrierung gelten 2 Jahre. Die 10 Jahre gibt es nur, wenn der Speicher innerhalb von 30 Tagen nach der Erstinbetriebnahme unter my.sma-service.com registriert wird. Erledigt Ihr Installateur das, lassen Sie sich eine Bestätigung geben.
