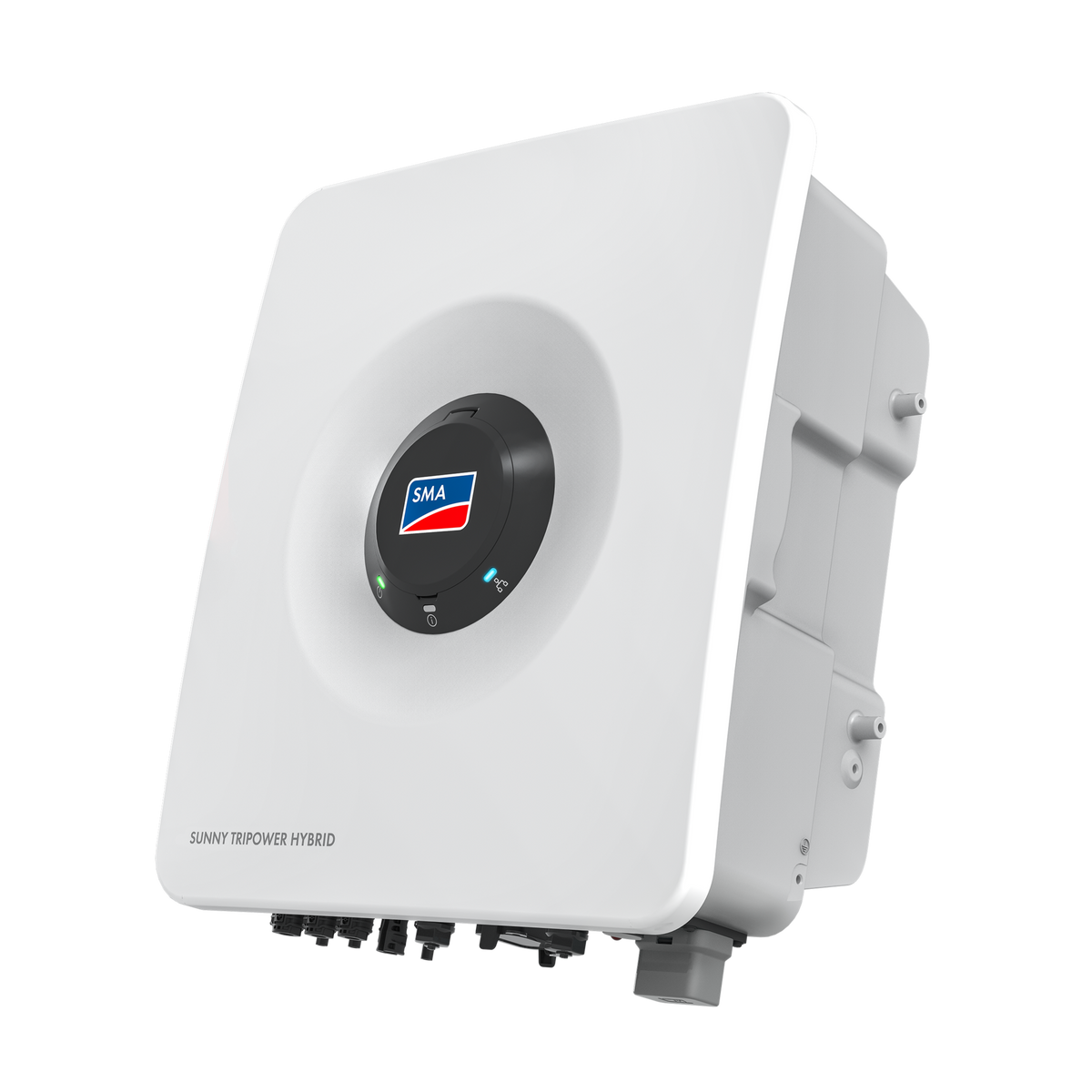

SMA Sunny Tripower Hybrid X 5 / 6 / 8 / 10 / 12 / 15

Eine dreiphasige PV-Anlage mit Speicher wirft schnell viele Fragen auf. Reicht ein Gerät für Dach, Batterie und Notstrom? Kommen Ost-, West- und Südfläche an einem Gerät zurecht? Lässt sich das System später erweitern, ohne den Wechselrichter zu tauschen? Der SMA Sunny Tripower Hybrid X ist ein 3-phasiger Hybrid-Wechselrichter für 5 bis 15 kVA. Er bietet drei unabhängige MPP-Eingänge für bis zu drei verschiedene Modulfelder und einen eigenen DC-Eingang für Batterien im Spannungsbereich von 80 bis 600 V. Mit SMA Home Storage oder SMA Storage M lassen sich laut Datenblatt bis zu 37 kWh Speicherkapazität einbinden.

Zum Notstrom gleich vorweg, weil diese Frage in jedem Forum auftaucht: Der Hybrid X bietet zwei Stufen. Die erste ist ein manuell geschalteter SPS-Ausgang mit 3680 W. Die zweite ist ein automatisch umschaltender Offgrid-Betrieb mit 10000 bzw. 15000 W, für den das Datenblatt das optionale Zubehör SMA Backup nennt. Die typische Umschaltzeit liegt bei 1 bis 2 Sekunden. Das ist eine Ersatzstromlösung, keine unterbrechungsfreie Stromversorgung. Was das in der Praxis bedeutet, erklären wir unten offen.

Vorteile

• 3 unabhängige MPP-Eingänge, je 1 String: Jede Dachfläche wird separat auf ihren optimalen Arbeitspunkt geregelt. Eine anders ausgerichtete oder teilweise verschattete Fläche bremst die anderen nicht aus.
• PV-Leistung bis 150 % der AC-Leistung: Beim STPH10-60 sind zum Beispiel bis 15000 Wp an 10000 W Bemessungsleistung zulässig, bei allen Varianten im selben Verhältnis. So haben Sie Spielraum, den Modulgenerator größer als den Wechselrichter auszulegen.
• Batterieladung unabhängig von der AC-Nennleistung: Die Ladeleistung beträgt bis 10000 W (STPH5-60 bis STPH10-60) bzw. 15000 W (STPH12-60, STPH15-60). Auch die kleinen Varianten laden die Batterie also mit bis zu 10000 W. Die maximale Entladeleistung entspricht jeweils der Bemessungsleistung der Variante.
• Weiter Batterie-Spannungsbereich von 80 bis 600 V bei 50 A Lade- und Entladestrom: Hochvolt-Speicher unterschiedlicher Größe passen an denselben Wechselrichter.
• Kühlung über Konvektion, typisch 36 dB(A): Es gibt keinen Lüfter, der verschleißen, verstauben oder brummen kann. Das ist ein Vorteil bei Montage im Hauswirtschaftsraum oder an der Hauswand neben Schlafräumen.
• Lichtbogenschutz AFCI plus SMA ArcFix: Fehlerhafte DC-Steckverbindungen erzeugen Lichtbögen. Das Datenblatt führt dafür eine Lichtbogenschutzeinrichtung als Schutzeinrichtung des Geräts.
• Überspannungsschutzelemente AC Typ 2 und PV Typ 1+2: Sie sind im Datenblatt unter den Schutzeinrichtungen aufgeführt.
• I-V-Generatordiagnose und SMA ShadeFix: Diese Funktionen sind laut Datenblatt integriert. Mit der I-V-Kennlinie lässt sich der Zustand des Modulfelds beurteilen, ohne zusätzliches Messgerät auf dem Dach.
• Integrierter System Manager: Er verwaltet maximal 10 Geräte, davon bis zu 5 Wechselrichter. Bis zu 5 Hybrid-Wechselrichter lassen sich parallel betreiben, sodass die Anlage mit Ihrem Bedarf wachsen kann.
• Offene Datenprotokolle: Neben SMA Speedwire stehen SMA Modbus und Sunspec Modbus zur Verfügung. Externe Energiemanager und Visualisierungen, die diese Protokolle unterstützen, können das Gerät einbinden.
• Für außen ausgelegt: Schutzart IP65, Umweltkategorie outdoor, Betrieb von -25 bis +60 °C (mit Derating) und bis 100 % relative Feuchte (nicht kondensierend).
• Cybersecurity: Laut Datenblatt erfüllt das Gerät EN 18031-1 (EU-RED-Cybersicherheitsverordnung) und ETSI EN 303 645. Hinzu kommen Speedwire Encrypted Communication (SEC), EU-basiertes Datenhosting (ISO 27001) und automatische Updates.

Technische Daten

Kompatibilität

DC-Kopplung statt AC-Kopplung

Der Hybrid X hat zwei getrennte DC-Eingänge: einen für die PV-Module und einen für die Batterie. Beide hängen am selben Gerät, der Speicher wird also DC-seitig eingebunden. Zur AC-Kopplung, also zur Einbindung eines bereits vorhandenen PV-Wechselrichters, enthält das Datenblatt keine Angabe. Wenn Sie eine Bestandsanlage erweitern wollen, klären Sie das bitte vor dem Kauf mit uns oder Ihrem Installateur.

Phasen-Logik

Der Hybrid X speist dreiphasig ein (Einspeisephasen / Anschlussphasen: 3 / 3-N-PE). Er arbeitet an Netzen mit 220/380 V, 230/400 V oder 240/415 V. Der zulässige AC-Spannungsbereich liegt bei 184 bis 264 V, der Frequenz-Arbeitsbereich bei 45 bis 55 Hz. Der Verschiebungsfaktor ist von 0,8 übererregt bis 0,8 untererregt einstellbar. Damit kann der Wechselrichter Blindleistungsvorgaben des Netzbetreibers umsetzen.

Für den Ersatzstrom gibt es zwei Wege:

• Der SPS-Ausgang liefert im Off-Grid-Modus 3680 W bei 230 V, maximal 16 A. Er wird manuell geschaltet.
• Der AC-Ausgang im Offgrid Mode liefert 10000 W (STPH5-60 bis STPH10-60) bzw. 15000 W (STPH12-60, STPH15-60). Er schaltet automatisch um, typisch in 1 bis 2 s. Diese Werte gelten laut Datenblatt nur für das Gerät, das als System Manager arbeitet. Als Ersatzstromlösung nennt das Datenblatt das optionale Zubehör SMA Backup (BU-STPH-3P63B, BU-STPH-4P63B, BU-STPH-3P63K, BU-STPH-4P63K).

Batterien

Laut Datenblatt kompatibel sind SMA Home Storage, SMA Storage M und BYD Battery-Box HVB/HVS+/HVM+. Die Kommunikation läuft über die BAT-CAN-Schnittstelle, der Leistungsanschluss über MC4 Evo 2. Der Batterie-Spannungsbereich beträgt 80 bis 600 V. Niedervolt-Speicher mit Spannungen unter 80 V liegen damit außerhalb des zulässigen Bereichs.

EMS-Anbindung

Ein System Manager ist bereits integriert. Er koordiniert maximal 10 Geräte, davon bis zu 5 Wechselrichter, ein separates Steuergerät ist dafür also nicht nötig. Als Schnittstellen stehen Ethernet (2 Eingänge) und WLAN zur Verfügung. Die Datenprotokolle sind SMA Speedwire, SMA Modbus und Sunspec Modbus. Für Fremdsysteme, die SunSpec Modbus unterstützen, ist das ein offener Standard, der Sie nicht an ein einzelnes Ökosystem bindet.

Für lokale Schaltaufgaben gibt es 6 digitale Eingänge und 2 Multifunktionsrelais. Das cloudbasierte Energiemanagement umfasst den SMA Energy Planner. Der SMA Energy Maximizer erfordert eine kostenpflichtige Aktivierung.

Garantie

Laut Datenblatt gelten 5 Jahre Garantie serienmäßig. Nach Registrierung über my.sma-service.com sind es 10 Jahre, optional 15 Jahre. Unser Tipp: Registrieren Sie das Gerät direkt nach der Inbetriebnahme, damit die verlängerte Garantie nicht an einer vergessenen Formalie scheitert. Die genauen Bedingungen für die 15-Jahres-Option nennt der Hersteller.

Downloads

• Datenblatt SMA Sunny Tripower Hybrid X (PDF)

FAQ

Ist der Hybrid X eine USV? Laufen PC und Router bei Stromausfall einfach weiter?

Nein. Im automatischen Offgrid Mode beträgt die Schaltzeit in den Backup-Betrieb typisch 1 bis 2 Sekunden. Licht, Kühlschrank oder Heizungssteuerung laufen danach weiter. Geräte ohne eigene Pufferung, etwa ein Desktop-PC, starten aber neu. Wer echte Unterbrechungsfreiheit braucht, setzt für diese Geräte eine kleine USV dahinter. Der SPS-Ausgang mit 3680 W wird manuell geschaltet und ist als Notversorgung für ausgewählte Verbraucher gedacht.

Wie viel PV-Leistung darf ich anschließen, und wie verteile ich meine Dachflächen?

Pro Variante sind bis zu 150 % der AC-Leistung als Modulleistung zulässig: 7500 / 9000 / 12000 / 15000 / 18000 / 22500 Wp. Es gibt 3 unabhängige MPP-Eingänge mit je einem String. Jeder Eingang nutzt höchstens 18 A, der Kurzschluss-Strom des Strings darf bis 24 A betragen. Achten Sie auch auf die Stringspannung. Damit eine Variante ihre Nennleistung erreicht, muss die MPP-Spannung im jeweiligen Bereich liegen, beim STPH15-60 zum Beispiel ab 300 V. Kurze Strings an einer großen Variante sind daher ungünstig. Die maximale PV-Eingangsspannung von 1000 V darf nie überschritten werden.

Welche Batterie passt, und wie groß darf sie sein?

Laut Datenblatt kompatibel sind SMA Home Storage, SMA Storage M und BYD Battery-Box HVB/HVS+/HVM+, jeweils im Batterie-Spannungsbereich von 80 bis 600 V. Mit SMA Home Storage oder SMA Storage M sind bis zu 37 kWh integrierbar. Lade- und Entladestrom sind auf 50 A begrenzt. Die Ladeleistung beträgt 10000 W bzw. 15000 W (STPH12-60, STPH15-60). Die Entladeleistung entspricht der Bemessungsleistung Ihrer Variante.

Welche Variante brauche ich, wenn meine Last abends hoch ist?

Abends kommt Ihr Strom aus der Batterie, und die maximale Entladeleistung entspricht der Bemessungsleistung der Variante: 5000 W beim STPH5-60 bis 15000 W beim STPH15-60. Wenn Wärmepumpe, Herd und andere Großverbraucher gleichzeitig laufen, lohnt sich die größere Variante, auch wenn das Dach klein ist. Den darüber hinausgehenden Bedarf deckt das Netz.

Wie laut ist das Gerät? Hat es einen Lüfter?

Das Kühlprinzip ist Konvektion, einen Lüfter als Verschleißteil gibt es also nicht. Die typische Geräuschemission gibt das Datenblatt mit 36 dB(A) an. Das ist ein Typwert, kein Nullwert. Leise Betriebsgeräusche der Leistungselektronik sind bei Wechselrichtern üblich.

Kein galvanisch getrennter Wechselrichter: Ist das ein Sicherheitsproblem?

Die Topologie ist laut Datenblatt ohne galvanische Trennung. Dafür sind eine allstromsensitive Fehlerstrom-Überwachungseinheit, ein Ableitstromschutz sowie eine Erdschluss- und Netzüberwachung integriert. Welche Schutzorgane in Ihrer Hausinstallation zusätzlich nötig sind, legt Ihr Elektroinstallateur nach den örtlichen Vorgaben fest.

Was kostet der Wechselrichter nachts an Strom?

Der Eigenverbrauch in der Nacht liegt laut Datenblatt unter 18 W. Diesen Wert sollten Sie bei der Bewertung kleiner Speicher und bei der Wahl der Batteriereserve mit einplanen.

Kann ich die Anlage später erweitern?

Ja, im Rahmen der Datenblattwerte. Bis zu 5 Hybrid-Wechselrichter lassen sich parallel betreiben, und der integrierte System Manager verwaltet maximal 10 Geräte, davon bis zu 5 Wechselrichter. Die Speicherseite wächst bis zu 37 kWh mit SMA Home Storage oder SMA Storage M.

Sind alle Energiemanagement-Funktionen im Preis enthalten?

Der SMA Energy Planner gehört zum integrierten, cloudbasierten Energiemanagement. Der SMA Energy Maximizer erfordert eine kostenpflichtige Aktivierung. Wer ein eigenes Energiemanagement betreibt, kann den Wechselrichter über SMA Modbus oder Sunspec Modbus anbinden.

Ist das Gerät für den Netzanschluss in Deutschland gelistet?

Das Datenblatt führt unter anderem VDE-AR-N 4105:2018 und EN50549-1. Die VDE-AR-E 2510-2 ist dort als „in Arbeit“ gekennzeichnet. Weitere Länderzulassungen wie TOR Erzeuger Typ A 2024, C10/C11:2024, EIFS:2018, CEI0-21 und NTS Typ A sind ebenfalls als „in Arbeit“ angegeben.

Gibt es ein Display am Gerät?

Am Gerät selbst gibt es eine LED-Anzeige für Status, Fehler und Kommunikation. Die Datenanbindung erfolgt über Ethernet oder WLAN.
