Die BYD Battery-Box Premium HVM+ ist die neueste Generation des modularen Hochvolt-Speichersystems von BYD für anspruchsvolle PV-Anlagen im privaten und gewerblichen Bereich. Dank patentiertem Steckdesign, integrierter BCU 2.0 und automatischem SOC-Balancing-Optimizer lässt sich der Speicher schnell installieren, flexibel erweitern und komfortabel per Installer-App konfigurieren.
Die HVM+ Serie deckt ein breites Spektrum von 8,28 bis 22,08 kWh nutzbarer Kapazität ab und kann durch Parallelschaltung von bis zu drei identischen Türmen auf bis zu 66,2 kWh ausgebaut werden. Damit eignet sich HVM+ ideal zur Eigenverbrauchsoptimierung, als Not- und Ersatzstromlösung und für leistungsstarke Hybrid-Systeme mit ein- und dreiphasigen Wechselrichtern.
Speicherkonfigurationen im Überblick

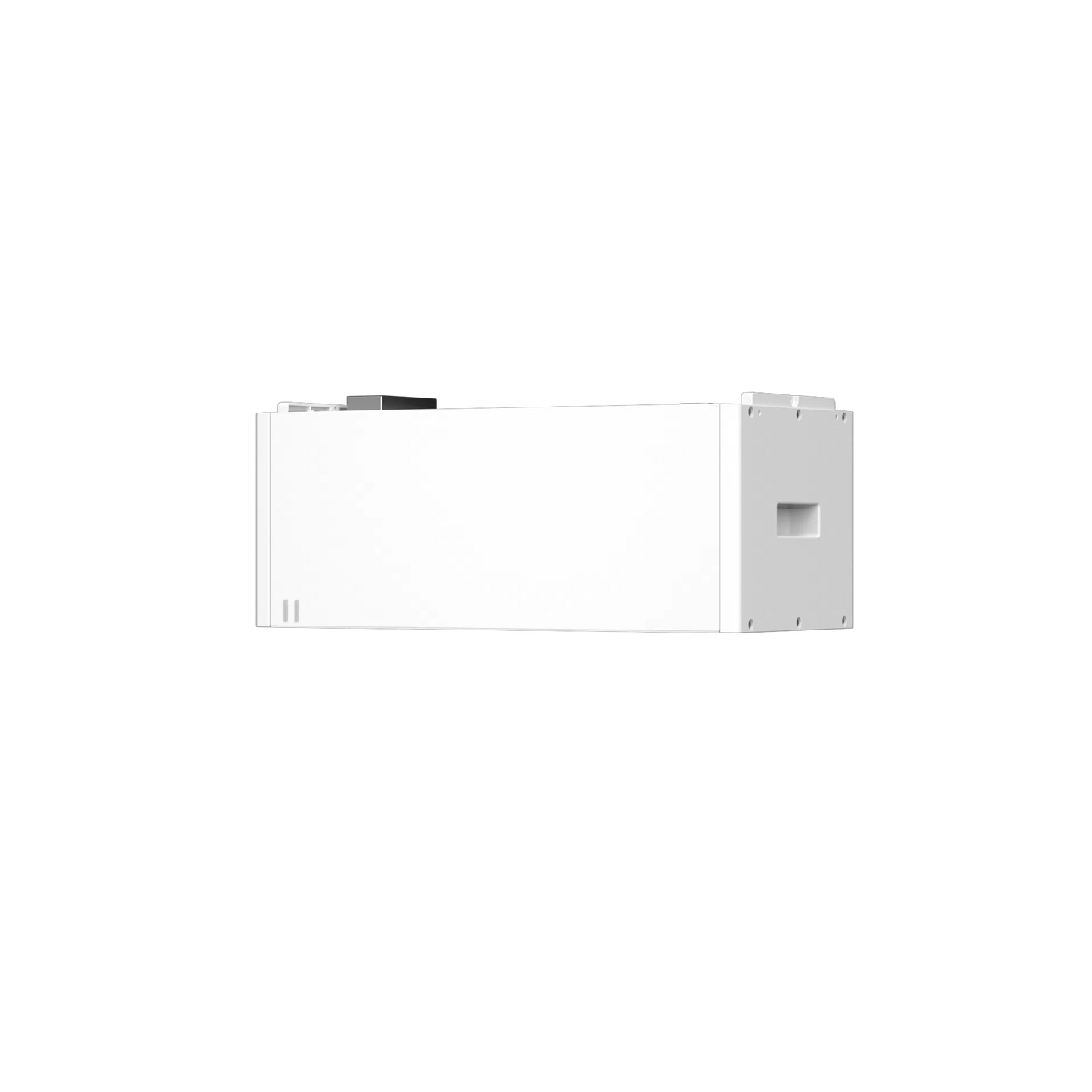

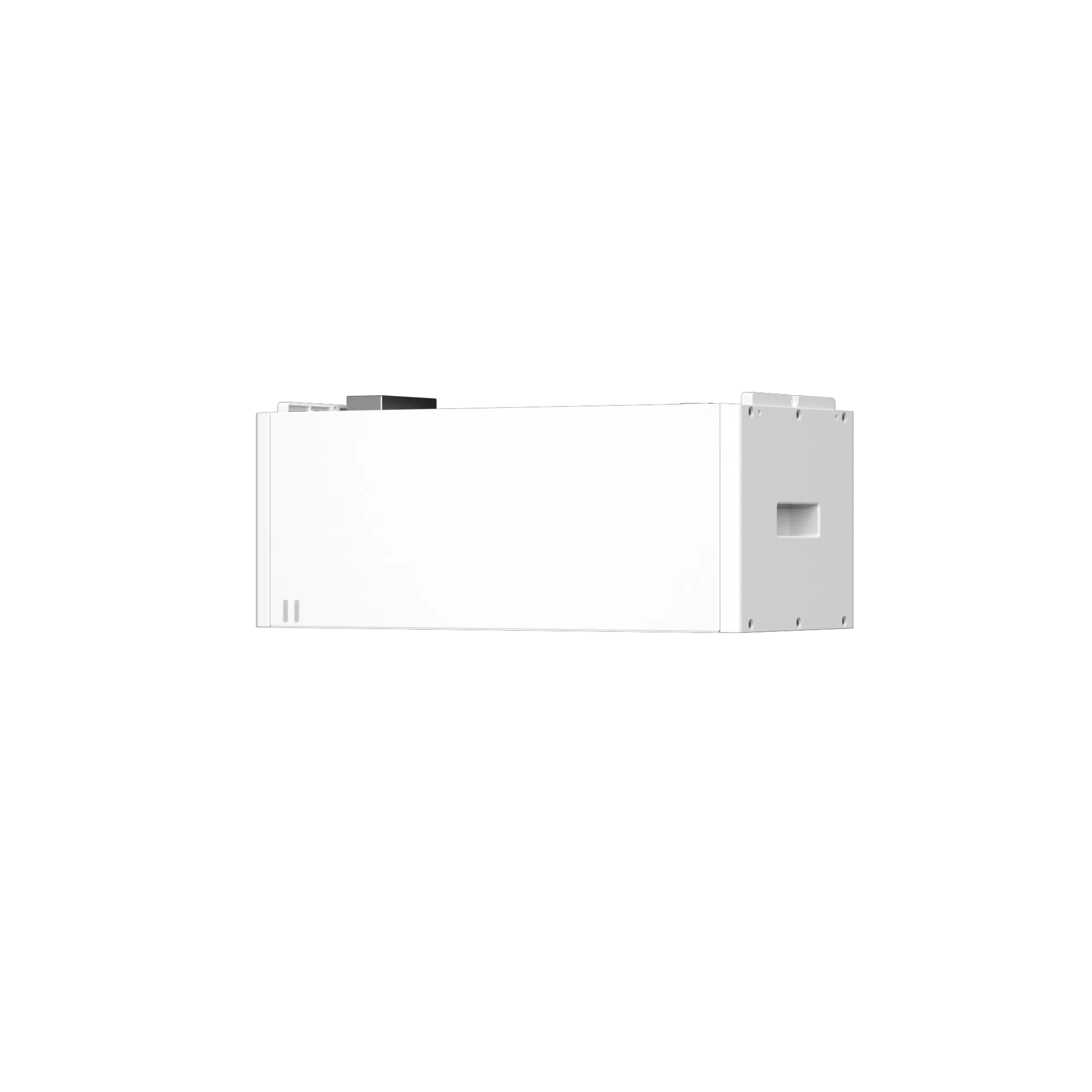

Alle HVM+ Varianten basieren auf dem Batteriemodul HVM+ mit 2,76 kWh und kobaltfreier LiFePO₄-Zellchemie (51,2 V, ca. 41,4 kg pro Modul).
| Variante |
Anzahl Module |
Nutzbare Kapazität |
Nennspannung |
Betriebsspannung |
Max. Strom / Peak |
Abmessungen (H × B × T) |
Gewicht |

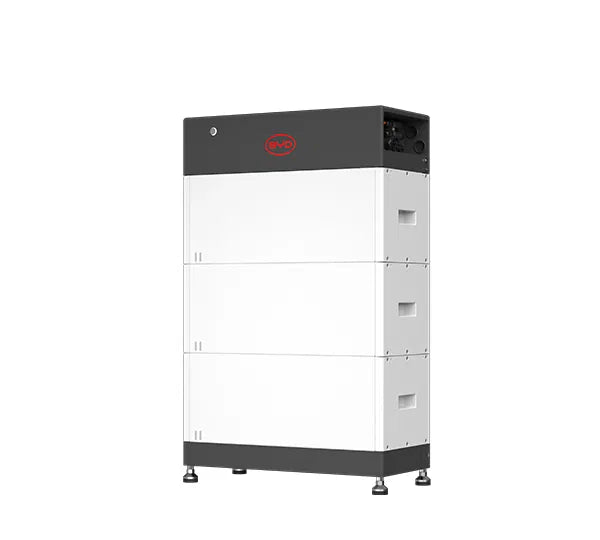

| HVM+ 8.3 |
3 × HVM+ |
8,28 kWh |
153,6 V |
120–172,8 V |
50 A / 80 A (15 s) |
987 × 610 × 282 mm |
138,3 kg |

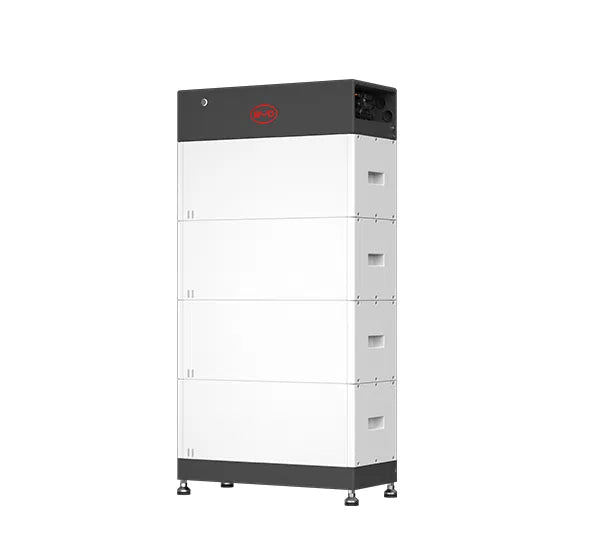

| HVM+ 11.0 |
4 × HVM+ |
11,04 kWh |
204,8 V |
160–230,4 V |
50 A / 80 A (15 s) |
1227 × 610 × 282 mm |
179,7 kg |

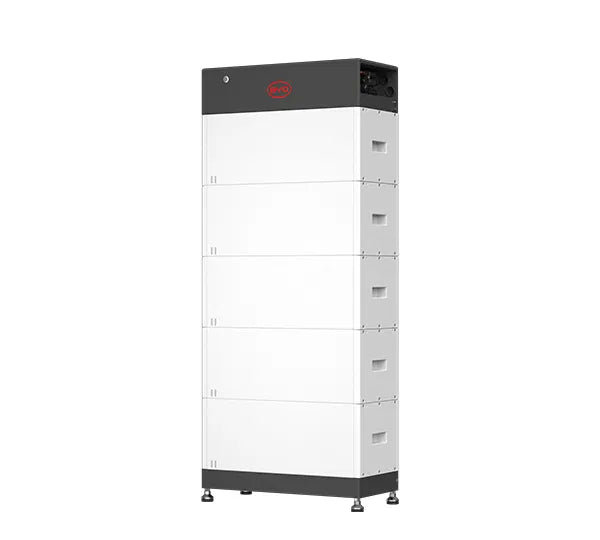

| HVM+ 13.8 |
5 × HVM+ |
13,80 kWh |
256 V |
200–288 V |
50 A / 80 A (15 s) |
1467 × 610 × 282 mm |
221,1 kg |

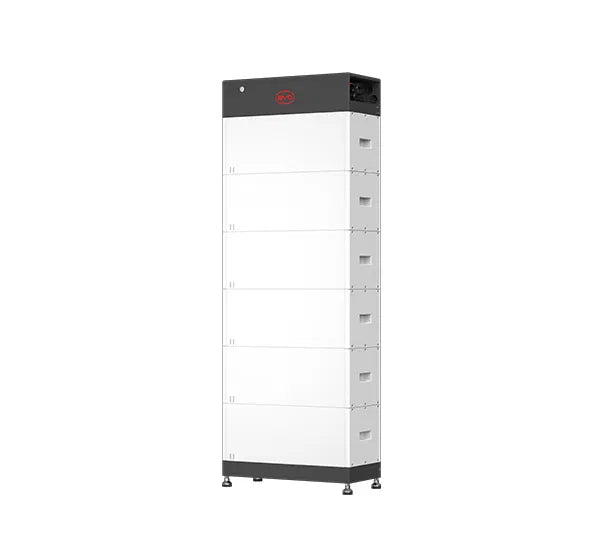

| HVM+ 16.6 |
6 × HVM+ |
16,56 kWh |
307,2 V |
240–345,6 V |
50 A / 80 A (15 s) |
1707 × 610 × 282 mm |
262,5 kg |

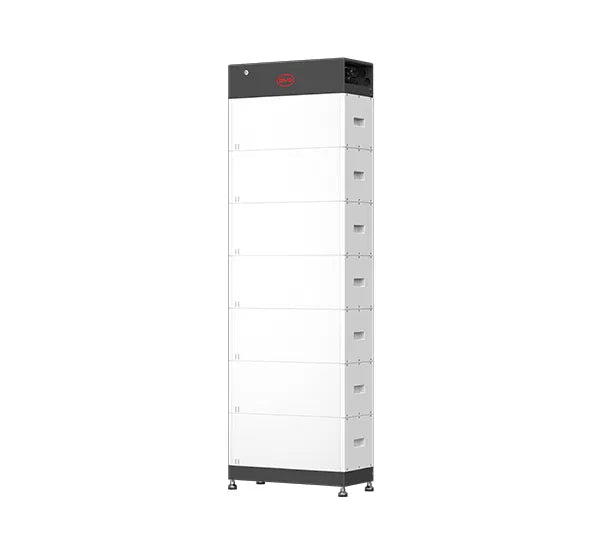

| HVM+ 19.3 |
7 × HVM+ |
19,32 kWh |
358,4 V |
280–403,2 V |
50 A / 80 A (15 s) |
1947 × 610 × 282 mm |
303,9 kg |

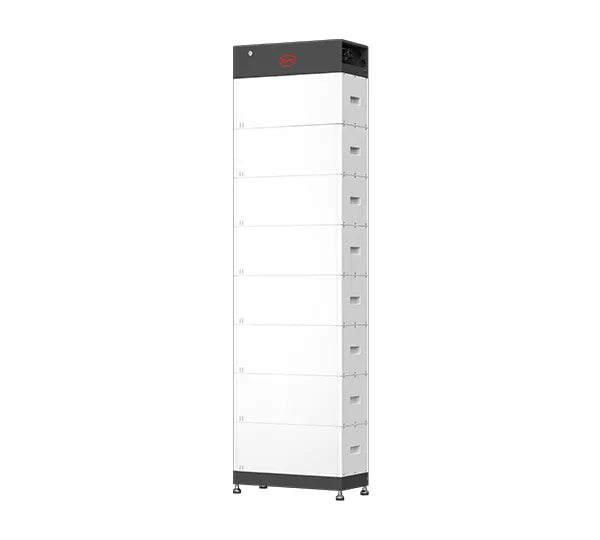

| HVM+ 22.1 |
8 × HVM+ |
22,08 kWh |
409,6 V |
320–460,8 V |
50 A / 80 A (15 s) |
2187 × 610 × 282 mm |
345,3 kg |
Durch Parallelschaltung von bis zu drei identischen HVM+ Türmen lässt sich die Gesamtkapazität auf bis zu 66,2 kWh skalieren – ideal für größere Einfamilienhäuser, Mehrfamilienhäuser oder gewerbliche Anwendungen.
Wesentliche Vorteile der BYD Battery-Box HVM+
-
Modulares Hochvolt-System: Flexible Konfiguration von 8,28 bis 22,08 kWh pro Turm, später jederzeit erweiterbar.
-
Automatisches SOC-Balancing: Integrierter Ausgleichsoptimierer sorgt für automatische Anpassung der Ladezustände – manuelles „Angleichen“ bei Erstinstallation oder Erweiterung entfällt.
-
BCU 2.0 mit Installer-App: Neue Battery Control Unit ermöglicht komfortable Inbetriebnahme, Ferndiagnose und OTA-Firmware-Updates.
-
Hohe Effizienz: Batteriewirkungsgrad ≥ 95 %, echte Serienschaltung und hohe Spannungsebene für geringe Leitungsverluste.
-
Sichere LiFePO₄-Technologie: Kobaltfreie Lithium-Eisen-Phosphat-Zellen mit hoher Zyklenfestigkeit und hervorragenden Sicherheitsreserven.
-
IP55 und -10 bis +50 °C: Für Innen- und geschützte Außenbereichs-Installationen geeignet, auch bei anspruchsvollen Umgebungsbedingungen.
-
On-Grid, Backup und Off-Grid: Unterstützt Eigenverbrauchsoptimierung, Notstrom- und Ersatzstrombetrieb sowie Inselbetrieb mit kompatiblen Hybridwechselrichtern.
-
10 Jahre Herstellergarantie: Langfristige Investitionssicherheit mit BYD-Garantiebedingungen für die HVM+ Serie.
Kompatibilität und typische Einsatzbereiche
Die BYD Battery-Box Premium HVM+ ist mit zahlreichen führenden ein- und dreiphasigen Wechselrichtern kompatibel, etwa von Kostal, GoodWe, Solis und weiteren Herstellern laut offizieller BYD-Kompatibilitätsliste.
Typische Einsatzbereiche:
- PV-Heimspeicher für Ein- und Mehrfamilienhäuser mit hoher Last (z. B. Wärmepumpe, E-Auto, Klimatisierung).
- Gewerbliche Anwendungen mit Fokus auf Eigenverbrauch, Lastspitzenkappung und Backup-Versorgung.
- Systeme mit Notstrom- oder Ersatzstromfunktion, bei denen hohe Dauerleistung und hoher Strombedarf abgedeckt werden müssen.
- Bestandsanlagen, die modular und schrittweise erweitert werden sollen (zusätzliche Module oder parallele Türme gleicher HVM+ Serie).
Technische Eckdaten – BYD Battery-Box Premium HVM+ Serie
-
Batteriemodul: HVM+ (2,76 kWh, 51,2 V, ca. 41,4 kg)
-
Systemkapazität je Turm: 8,28–22,08 kWh (3–8 Module in Serie)
-
Max. Systemkapazität: bis zu 66,2 kWh (max. 3 Türme parallel)
-
Zelltechnologie: Lithium-Eisen-Phosphat (LiFePO₄, kobaltfrei)
-
Max. Dauerstrom: 50 A, Peakstrom 80 A für 15 s (alle Varianten)
-
Schutzart: IP55, für Innen- und Außenaufstellung geeignet
-
Betriebstemperatur: -10 bis +50 °C
-
Wirkungsgrad: ≥ 95 % Batteriewirkungsgrad
-
Kommunikation: CAN / RS485 – Einbindung in Hybridwechselrichter und Energiemanagementsysteme
-
Zertifizierungen: VDE 2510-50, IEC 62619, CE, UKCA, UN38.3
-
Garantie: 10 Jahre gemäß BYD Battery-Box Premium HVM+ Garantiebedingungen
Wichtiger Hinweis zur Kompatibilität
-
Keine Mischung von Generationen: HVM+ darf nicht mit HVM-Modulen der Vorgängerserie kombiniert werden – weder im selben Turm noch als paralleler Turm.
-
Keine Kombination mit HVS+ oder HVB: HVM+ Systeme werden nicht parallel zu HVS+ oder HVB betrieben; jede Serie bildet ein eigenes Ökosystem.
-
Gleiche Modulanzahl pro Turm: Bei Parallelschaltung müssen alle HVM+ Türme die gleiche Anzahl HVM+ Module besitzen.
-
Wechselrichter-Kompatibilität prüfen: Vor der Bestellung sollte stets die aktuelle BYD-Kompatibilitätsliste für HVM+ herangezogen werden.
Lieferumfang (turmspezifisch, Beispiel)
Je nach gewählter Konfiguration umfasst ein HVM+ Speicher-Turm unter anderem:
- HVM+ Batterie-Module (2,76 kWh) in der entsprechenden Stückzahl (3–8 Stück)
- BCU (Battery Control Unit) + Base / Sockel für HVM+
- Montagezubehör (Sockel, Abdeckung, Schrauben; je nach Systempaket)
- Kommunikations- und Anschlusskabel gemäß BYD-Datenblatt
- Installations- und Bedienungsanleitung
