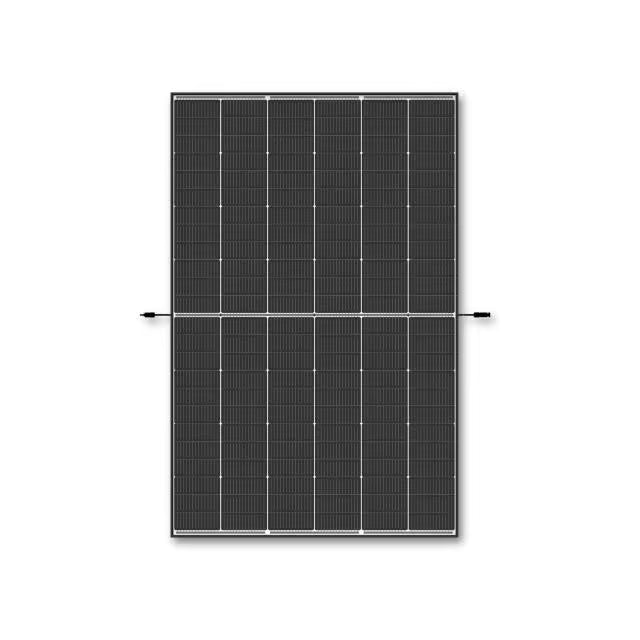

Trina Solar Vertex S+ TSM-470NEG9R.28 Photovoltaik-Modul

Wenn begrenzte Dachflächen maximale Erträge liefern müssen, ohne bei Langlebigkeit und Ertragssicherheit Abstriche zu machen, setzt das Trina Solar Vertex S+ TSM-470NEG9R.28 den aktuellen Maßstab im Eigenheimbereich. Mit einer beeindruckenden Nennleistung von 470 Wp und einem Wirkungsgrad von 23,5 % gehört diese Variante zur Leistungsspitze der komponentenoptimierten N-Type i-TOPCon Glas-Glas-Serie. Das Modul löst konsequent die typischen Alterungs- und Festigkeitsprobleme konventioneller Folienmodule: Dank doppelter 1,6-mm-Glasabdeckung schützt es die Zellen dauerhaft vor Feuchtigkeitseintritt, Mikrorissen und witterungsbedingter Degradation, während es mit handlichen 21,0 kg extrem installationsfreundlich bleibt.

Ihre Vorteile: Maximale Power und Kapazität auf dem Dach

• N-Type i-TOPCon Ultra Technologie: Verhindert die licht- und temperaturinduzierte Degradation (LID/LeTID) nahezu vollständig. Das bringt Ihnen dauerhaft höhere Hohlraum- und Schwachlichterträge sowie minimale Leistungsverluste über die gesamte Betriebsdauer.
• Robustes Doppelglas-Design (1,6 mm + 1,6 mm): Bietet unerreichten Schutz vor Umweltgiften, Ammoniak, Salznebel und mechanischer Beanspruchung bei höchster Brandschutzklasse (Klasse A).
• Spitzen-Wirkungsgrad von 23,5 %: Holt durch High-Density-Zellverbindung und 210-mm-Rechteckwafer (210R) die maximale Kilowattstunden-Leistung aus jedem verfügbaren Quadratmeter Dachfläche.
• Optimierter Temperaturkoeffizient (-0,29 %/°C): Sichert auch bei hochsommerlicher Gluthitze auf dem Dach eine überdurchschnittlich hohe Energieausbeute.
• Hervorragende Systemkompatibilität: Dank hoher Modulspannung ($V_{MPP}$ = 46,1 V) und moderaten Betriebsströmen ($I_{MPP}$ = 10,20 A) werden Kabelverluste ($I^2 R$) minimiert und Startspannungen am Wechselrichter selbst bei kurzen Stringlängen rasch erreicht.
• Elegantes Black-Frame-Design: Der 30 mm eloxierte schwarze Aluminiumrahmen garantiert hohe Verwindungssteifigkeit und fügt sich optisch nahtlos in moderne Wohngebäude-Dächer ein.

Technische Daten

Hier ist die Übersicht der Leistungsparameter des Trina Vertex S+ 470 Wp basierend auf den offiziellen Herstellerdaten (STC):

Allgemeine Zusatzspezifikationen:

• Temperaturkoeffizient ($P_{MPP}$): -0,29 %/°C.
• Max. Systemspannung: 1500 V DC.
• Schutzart Anschlussdose: IP68 (mit 3 Bypass-Dioden).
• Kabel & Stecksystem: 4,0 mm² Solarkabel (1100 mm Länge), TS4 / MC4 EVO2 kompatibel.
• Mechanische Belastbarkeit: 5400 Pa Schneelast (Vorderseite) / 4000 Pa Windlast (Rückseite).
• Garantie: 25 Jahre Produktgarantie / 30 Jahre lineare Leistungsgarantie (mind. 87,4 % Restleistung nach 30 Jahren).

Kompatibilität

Das Trina Vertex S+ 470 Wp ist für den Einsatz in modernen Netz- und Hybridsystemen optimiert, stellt jedoch aufgrund seiner höheren Spannungsebene spezifische Anforderungen an die Wechselrichterauslegung:

• Dreiphasige String-Wechselrichter (z. B. Sungrow SHxxRT, Huawei SUN2000, Fronius Symo GEN24):
  • Hervorragend geeignet. Durch die hohe MPP-Spannung (46,1 V) erreichen auch kurze Strings (z. B. 6–8 Module auf einer Gaube oder einem Flachdachuntergestell) problemlos die Mindest-Arbeitsspannung des Wechselrichters.
  • Achtung bei langen Strings: Wegen der hohen Leerlaufspannung ($V_{OC} = 54,6 \text{ V}$ bei 25 °C, bei -10 °C ca. 58,6 V) dürfen typischerweise maximal 15 bis 16 Module in Reihe geschaltet werden, um die maximale DC-Eingangsspannung von 1000 V handelsüblicher Wechselrichter bei extremem Frost nicht zu überschreiten.
• Mikrowechselrichter / Balkonkraftwerke (z. B. Hoymiles HMS-Serie):
  • Kompatibel mit Mikrowechselrichtern, die für eine maximale DC-Eingangsspannung von mindestens 60 V ausgelegt sind (wie die Hoymiles HMS-800 / HMS-1600 Serie).
  • Ausschluss: Ältere Mikrowechselrichter mit einem Eingangsspannungsbereich von maximal 50 V bis 54 V dürfen keinesfalls angeschlossen werden, da die Leerlaufspannung des Moduls bei Frost den Wechselrichter beschädigen kann.

Lieferumfang

• 1x Trina Solar Vertex S+ TSM-470NEG9R.28 Photovoltaik-Modul (470 Wp)
• Vorkonfektionierte DC-Anschlussleitungen (2x 1100 mm, 4 mm²)
• Werkseitig montierte TS4 / MC4 EVO2-kompatible Steckverbinder
• Integrierte IP68-Anschlussdose mit 3 Bypass-Dioden

Garantie

Trina Solar hinterlegt die Qualität der Vertex S+ Serie mit umfangreichen Garantieleistungen:

• 25 Jahre Produktgarantie: Abdeckung von Material- und Verarbeitungsfehlern auf das gesamte Modul.
• 30 Jahre lineare Leistungsgarantie: Maximal 1,0 % Degradation im ersten Betriebsjahr und maximal 0,4 % jährlicher Leistungsabfall ab dem zweiten bis zum dreißigsten Jahr. Nach 30 Jahren garantiert der Hersteller noch mindestens 87,4 % der anfänglichen Nennleistung.

Downloads

• Datenblatt Trina Vertex S+ 470W (PDF)

FAQ – Expertenwissen zur Vertex S+ Serie

Warum setzt Trina Solar auf 1,6 mm + 1,6 mm Doppelglas statt 2,0 mm?

Zwei Schichten aus 1,6 mm gehärtetem Glas bieten die perfekte Balance aus Stabilität und Gewicht. Das Modul erreicht die vollen Belastungswerte von 5400 Pa Schneelast und ist gleichzeitig mit 21 kg genauso leicht wie ein herkömmliches Glas-Folie-Modul. So erhalten Sie maximale Langlebigkeit, ohne die Dachstatik oder die Handhabung bei der Montage zu belasten.

Was ist der Vorteil von N-Type i-TOPCon gegenüber klassischen PERC-Modulen?

P-Type PERC-Module nutzen Bor-dotierte Siliziumwafer, die unter Sonnenlicht mit Sauerstoff reagieren und in den ersten Betriebsmonaten an Leistung verlieren (LID). N-Type-Zellen nutzen Phosphor, wodurch dieser Effekt komplett entfällt. Zudem bieten sie eine höhere Effizienz pro Fläche, bessere Performance bei hohen Temperaturen und eine geringere jährliche Alterung (nur 0,4 % pro Jahr statt 0,55 % bei PERC).

Wie viele dieser 470-Wp-Module kann ich an einem 1000-V-Wechselrichter in einen String hängen?

Aufgrund der Leerlaufspannung von 54,6 V bei STC (25 °C) muss die Spannung für den kältesten Wintertag (z. B. -10 °C) berechnet werden. Dabei steigt die Spannung pro Modul auf ca. 58,6 V an. Bei einem Standard-Wechselrichter mit 1000 V max. DC-Eingangsspannung liegt das Limit somit bei maximal 16 Modulen pro String (16 x 58,6 V = 937,6 V; bei 17 Modulen läge man bereits über der 1000-V-Grenze).

Benötige ich spezielle Modulklemmen für den 30 mm Rahmen?

Nein. Der Aluminiumrahmen besitzt eine Standard-Höhe von 30 mm. Sie können alle gängigen Mittel- und Endklemmen marktüblicher Montagesysteme (z. B. K2 Systems, Novotegra, Schletter) verwenden, die für 30 mm Rahmenhöhe freigegeben sind.

Ist das TSM-470NEG9R.28 für Dächer in Küsten- oder Landwirtschaftsnähe geeignet?

Ja, absolut. Durch die beidseitige Glasabdeckung und die Zertifizierungen nach IEC 61701 (Salznebelbeständigkeit) sowie IEC 62716 (Ammoniakbeständigkeit) ist das Modul komplett resistent gegen korrosive Umgebungen. Anders als bei Folienmodulen kann die Rückseite durch aggressive Luftbestandteile nicht spröde oder zersetzt werden.
