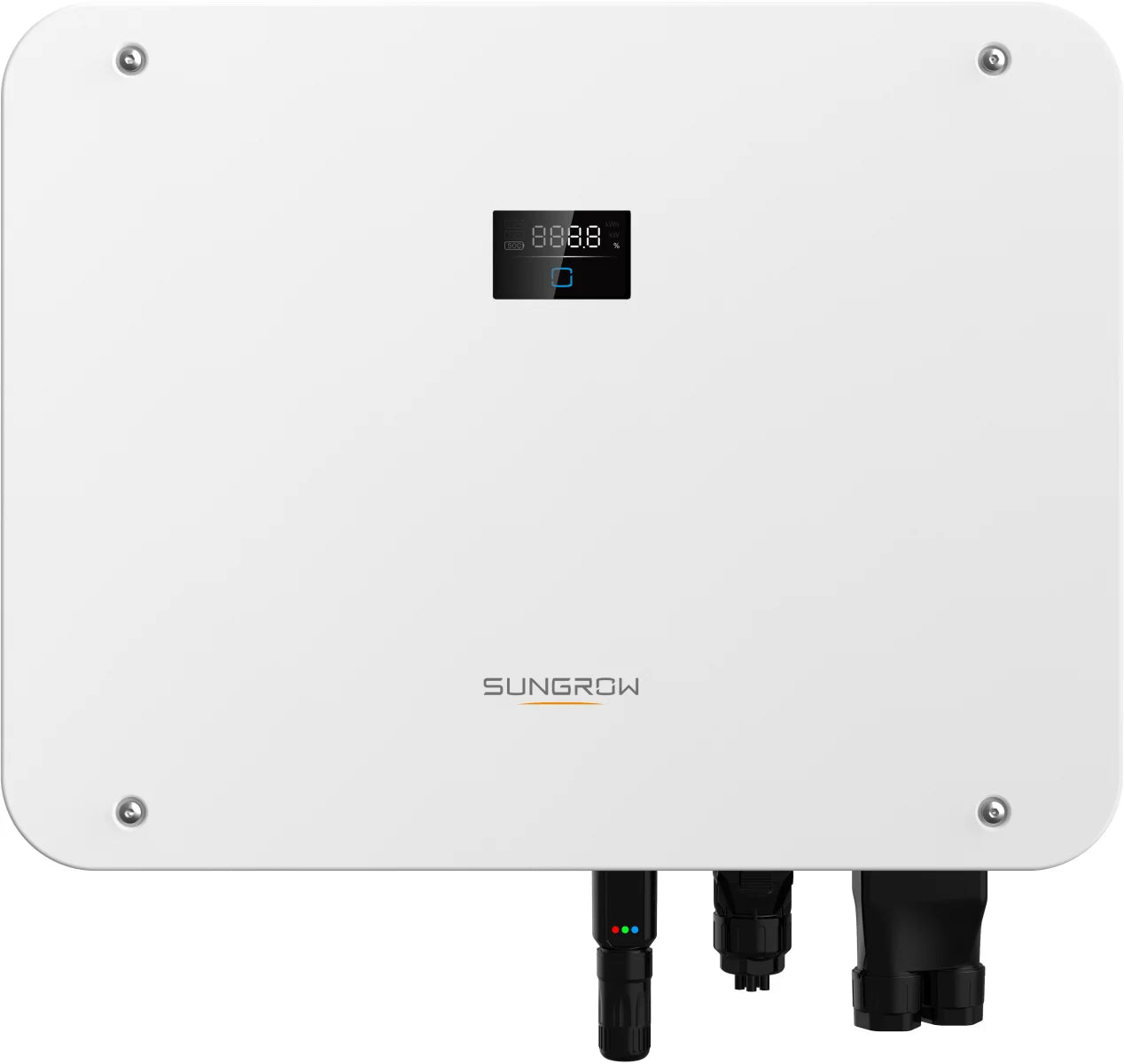

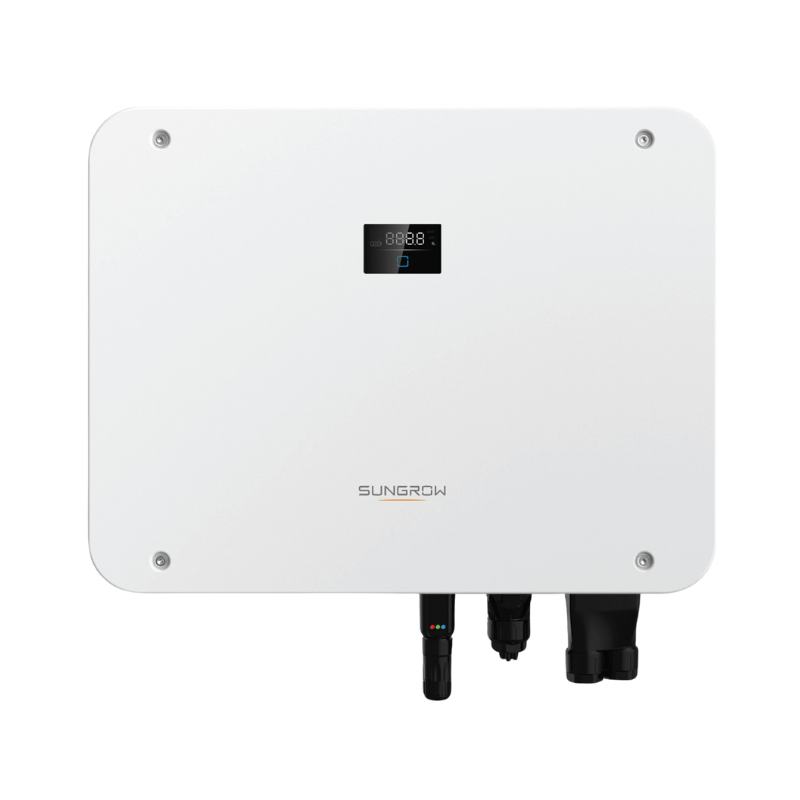

Die Maximierung des solaren Eigenverbrauchs und die absolute Absicherung gegen unerwartete Netzausfälle sind die Kernanforderungen an moderne Photovoltaik-Anlagen. Mit der SHT-Serie (Modelle: SH15T, SH20T, SH25T) präsentiert Sungrow eine wegweisende Generation dreiphasiger High-Voltage Hybrid-Wechselrichter für anspruchsvolle Eigenheime, große Wärmepumpen-Systeme und Light-C&I Szenarien.
Das technologische Highlight dieser Serie ist der werkseitig integrierte 63 A Bypass-Schalter, der eine echte Ganzhaus-Ersatzstromversorgung (Full Backup) ohne teure externe Umschaltboxen ermöglicht. Gepaart mit einer ultraschnellen Umschaltzeit von unter 10 Millisekunden, voller Schieflastfähigkeit und einem enormen DC/AC-Wechselstromverhältnis bietet diese Serie maximale Unabhängigkeit und Investitionssicherheit.
Ihre Vorteile
-
Echtes Ganzhaus-Backup ohne Zusatzbox (63A Bypass): Während herkömmliche Wechselrichter nur eine separate Notstromsteckdose bedienen oder teures Zubehör erfordern, hat Sungrow ein komplettes 63 A Bypass-Relais direkt im Gehäuse verbaut. Bei einem Stromausfall wird das gesamte Haus vollautomatisch in unter 10 ms auf Batteriebetrieb umgestellt – so schnell, dass selbst empfindliche PCs, Server und Router unterbrechungsfrei (USV-Klasse) weiterlaufen.
-
100 % Schieflastfähigkeit im Netz- und Backup-Betrieb: Die SH-T Serie kann jede der drei Phasen vollkommen asymmetrisch ausregeln. Wenn auf Phase A eine hohe Last (z.B. einphasiger Heizstab) anliegt, während Phase B und C ungenutzt sind, liefert der Wechselrichter die Energie exakt dorthin. Das verhindert effektiv ungewollten, teuren Strombezug aus dem Netz.
-
Zukunftssicher mit 200 % DC/AC-Verhältnis: Die Hybrid-Wechselrichter erlauben eine Überdimensionierung der PV-Anlage um das Doppelte der AC-Nennleistung (bis zu 50 kWp beim SH25T). Mit 3 unabhängigen MPP-Trackern und einem String-Eingangsstrom von bis zu 16 A ist das System perfekt für modernste Großmodule (182mm/210mm Wafer) und komplexe, verschachtelte Dachstrukturen geeignet.
-
50 A High-Speed Laden und Entladen: Die hocheffiziente Hochvolt-Batterieschnittstelle unterstützt Ströme von bis zu 50 A. Das bedeutet, dass der Heimspeicher an wechselhaften Tagen extrem schnell geladen werden kann und bei plötzlichem Großverbrauch (z. B. gleichzeitiger Start von Wärmepumpe und Backofen) sofort die volle Leistung bereitstellt.
-
Flüsterleise Kühlung & Maximale Sicherheit: Dank innovativer natürlicher Konvektionskühlung verzichten die Modelle SH15T und SH20T komplett auf mechanische Lüfter, was einen nahezu lautlosen Betrieb ermöglicht. Für höchste Sicherheit sorgen der integrierte Lichtbogenschutz (AFCI 2.0), der Überspannungsschutz (Typ II für AC und DC) sowie ein intelligenter Verpolungsschutz.
Technische Daten im horizontalen Modellvergleich
| Parameter |
Sungrow SH15T |
Sungrow SH20T |
Sungrow SH25T |
| Max. PV-Eingangsleistung |
30.000 Wp |
40.000 Wp |
50.000 Wp |
| Max. PV-Eingangsspannung |
1.000 V |
1.000 V |
1.000 V |
| Min. Eingangs- / Startspannung |
150 V / 180 V |
150 V / 180 V |
150 V / 180 V |
| MPPT-Betriebsspannungsbereich |
150 V – 950 V |
150 V – 950 V |
150 V – 950 V |
| Anzahl MPPTs / Strings pro MPPT |
3 / (2 + 2 + 1) |
3 / (2 + 2 + 1) |
3 / (2 + 2 + 1) |
| Max. PV-Eingangsstrom |
80 A (32A / 32A / 16A) |
80 A (32A / 32A / 16A) |
80 A (32A / 32A / 16A) |
| Batterietyp / Spannungsbereich |
Lithium-Ionen / 100–700 V |
Lithium-Ionen / 100–700 V |
Lithium-Ionen / 100–700 V |
| Max. Lade- / Entladestrom |
50 A / 50 A |
50 A / 50 A |
50 A / 50 A |
| Nominale AC-Ausgangsleistung |
15.000 W (15 kW) |
20.000 W (20 kW) |
25.000 W (25 kW) |
| Max. AC-Scheinleistung |
15.000 VA |
22.000 VA |
25.000 VA |
| Max. Bypass-Stromstärke |
3 x 63 A |
3 x 63 A |
3 x 63 A |
| Umschaltzeit (Netz / Backup) |
< 10 ms (USV-Klasse) |
< 10 ms (USV-Klasse) |
< 10 ms (USV-Klasse) |
| Abmessungen (B x H x T) |
620 x 480 x 245 mm |
620 x 480 x 245 mm |
620 x 480 x 245 mm |
| Gewicht |
38 kg |
38 kg |
40 kg |
| Geräuschemission (typisch) |
35 dB (A) |
35 dB (A) |
50 dB (A) |
Systemübergreifende Parameter (alle Modelle):
-
Maximaler Wirkungsgrad: 98,2 % (Europäischer Wirkungsgrad: 97,6 %)
-
Topologie: Trafolos (PV- und Batterie-seitig)
-
Schutzart: IP65 / C5 (optimal geschützt gegen Staub, Wasser und Korrosion)
-
Kühlung: Natürliche Konvektion (wartungsfrei, lüfterlos bei SH15T/SH20T)
-
Kommunikations-Schnittstellen: RS485, WLAN, Ethernet (LAN), CAN, 4 x DI, 2 x DO
-
Zertifizierungen: VDE-AR-N 4105, EN 50549-1, IEC/EN 62109, CE, IEC 61000
Systemkompatibilität & Smart Energy Management
Die Sungrow SH15/20/25T Hybrid-Wechselrichter sind nahtlos in das moderne Sungrow-Speicher-Ökosystem integriert. Sie unterstützen nativ:
-
Sungrow SBH-Serie: Die neuesten High-Voltage LFP-Batterietürme (SBH100 bis SBH400) mit Kapazitäten von 10 bis 40 kWh, welche die vollen 50 A Ladeleistung nativ abrufen können.
-
Sungrow SBR-Serie: Die bewährten, modular erweiterbaren Hochvolt-Speicher (SBR064 bis SBR256).
-
Drittanbieter-Batterien: Offizielle Protokollfreigabe für Premium-Systeme wie die BYD Battery-Box Premium HVM / HVS.
Das im Lieferumfang enthaltene WiNet-S2 Modul vereint WiFi und Ethernet in einem Dongle. Über die kostenfreie iSolarCloud App behalten Anlagenbetreiber und Installateure alle Parameter (dreiphasige Lastflüsse, Batterieladezustand, Erträge) im Blick. Zudem unterstützt das System intelligentes Lademanagement und Algorithmen für zeitvariable bzw. dynamische Stromtarife (Time-of-Use).
Lieferumfang
- 1x Sungrow Hybrid-Wechselrichter (SH15T, SH20T oder SH25T)
- 1x Sungrow 3-Phasen Smart Meter (inkl. Stromwandler)
- 1x WiNet-S2 Kommunikations-Dongle (WLAN/LAN)
- 1x Wandhalterung mit integrierter Wasserwaage für präzise Montage
- 1x Komplettes Set Steckverbinder (Plug-and-Play für PV, Batterie und AC)
- 1x Kurzanleitung & Konformitätszertifikate
Downloads
FAQ - Technische Detailfragen tiefgehend beantwortet
Was ist der konkrete Vorteil des internen 63A-Bypasses im Vergleich zu älteren Systemen?
Bei den meisten älteren oder kleineren Hybrid-Wechselrichtern mussten Installateure bei einer gewünschten Notstromversorgung das Haus in "wichtige" und "unwichtige" Lasten aufteilen oder eine teure, externe Umschaltbox (z. B. von Enwitec) installieren. Das kostet viel Platz im Zählerschrank und verursacht erhebliche Material- und Arbeitskosten. Da die SH-T Serie das 63A-Bypass-Relais bereits fest eingebaut hat, läuft der gesamte Hausstrom im Normalbetrieb direkt durch den Wechselrichter. Bei einem Stromausfall trennt sich das Gerät intern vom Netz und versorgt augenblicklich das gesamte Haus über die Batterie weiter.
Überstehen sensible Geräte wie Computer oder Smarthome-Server die Umschaltung bei Netzausfall unbeschadet?
Ja. Die Umschaltzeit von der Netzanbindung auf den autarken Batterie-Inselbetrieb liegt zertifiziert unter 10 Millisekunden. Der internationale Standard für IT-Netzteile (wie sie in PCs, Fernsehern und Routern verbaut sind) verlangt, dass diese eine Überbrückungszeit von mindestens 10 bis 16 ms aufweisen. Da der Sungrow-Wechselrichter schneller schaltet, merken elektronische Geräte den Stromausfall überhaupt nicht. Es kommt weder zu Systemabstürzen noch zu lästigen Router-Neustarts.
Kommt das lüfterlose Design im Hochsommer bei voller Auslastung an seine Grenzen?
Nein, solange die Installationshinweise beachtet werden. Die Modelle SH15T und SH20T nutzen die natürliche Konvektion über ein massives, tief geripptes Aluminiumgehäuse. Dies macht sie im Betrieb extrem leise (nur ca. 35 dBA), weshalb sie perfekt in der Nähe von Wohnbereichen montiert werden können. Um Überhitzung zu vermeiden, sollte der Wechselrichter jedoch niemals direkter, praller Sommersonne ausgesetzt werden. Ideal sind schattige Außenwände, Garagen oder belüftete Technikräume. Steigt die Umgebungstemperatur über 45 °C, schützt sich das Gerät durch ein intelligentes, schrittweise Absenken der Ausgangsleistung (Derating), um Schäden an den Halbleitern zu verhindern.
Können an dem Wechselrichter auch ältere Photovoltaik-Module betrieben werden?
Ja, absolut. Der Wechselrichter hat einen sehr breiten MPPT-Spannungsbereich von 150 V bis 950 V und eine niedrige Startspannung de 180 V. Das bedeutet, dass er sowohl mit kleinen Strings älterer Module als auch mit modernen Großmodulen, die hohe Ströme von bis zu 16 A pro Strang liefern, hocheffizient arbeitet. Zudem schützt die integrierte AFCI 2.0 Lichtbogenerkennung ältere Verkabelungen auf dem Dach, indem sie fehlerhafte Kontakte oder spröde Kabelverbindungen im Millisekundenbereich erkennt und den String abschaltet, bevor ein Brand entstehen kann.
