Vorab das Wichtigste: Diese Reihe ist nicht für Anlagen in Deutschland, Österreich und der Schweiz gedacht. Die Normenlisten aller vorliegenden Sungrow-Datenblätter der SH-RS (Fassungen 1.2.3, 16 und 18) nennen keine der Netzregeln, die Sungrow beim dreiphasigen SH-RT für diese Länder aufführt (VDE-AR-N 4105, TOR Erzeuger Typ A, OVE-Richtlinie R25). Der Großhändler Krannich kennzeichnet SH4.0RS-V13 und SH5.0RS-V13 ausdrücklich als nicht einsetzbar in DE, AT und CH. Für ein Haus in Deutschland ist die Sungrow SH-RT Reihe die passende Wahl.
Der Sungrow SH-RS ist ein einphasiger Hybrid-Wechselrichter mit zwei MPP-Trackern für PV-Anlagen mit Hochvolt-Batterie, etwa in Ländern mit einphasigem Hausanschluss. Er speist auf einer Phase ein, lädt und entlädt die Batterie mit bis zu 6,6 kW und schaltet bei Netzausfall in unter 10 ms auf Notstrom. Die Varianten unterscheiden sich in der Nennleistung (3,68 bis 6 kW) und in der Ausführung:
-
-OR (SH3.6RS-OR, SH4.0RS-OR, SH5.0RS-OR): vom Großhandel als optimiererbereit geführt. Das Datenblatt V16 nennt für die ganze Reihe Optimierer als Option, vor der Bestellung mit Sungrow abzustimmen. Einen technischen Unterschied zur V13 belegen die Datenblätter nicht.
-

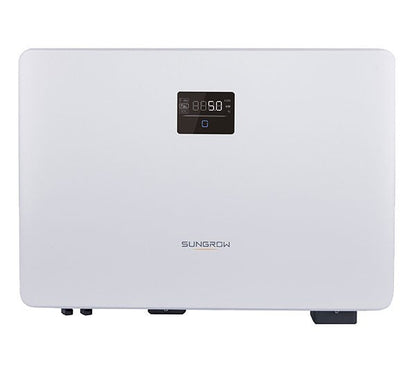

-V13 (SH5.0RS-V13, Artikel ASH00118, und SH6.0RS-V13, ASH00119): laut Großhandel mit WiNet-Dongle und einphasigem Smart Meter im Lieferumfang.
-

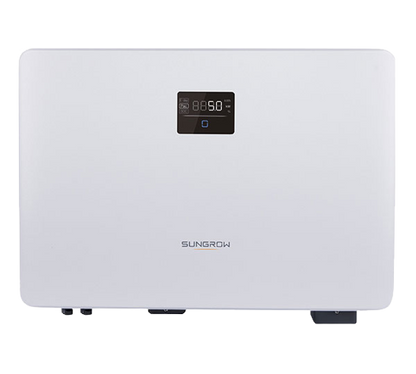

SH4.0RS ASH00117: Unter dieser Sungrow-Artikelnummer führt Krannich den SH4.0RS-V13. Technisch entspricht die Variante also der V13-Ausführung.
-
SH5.0RS ASH00098: Die Ausführung ist nicht belegt. Dem bisherigen Listing lag das ältere Datenblatt 1.2.3 bei, das als Batterieanschluss Sunclix statt Evo2 nennt. Bitte vor dem Kauf nachfragen, wenn das Batteriekabel schon feststeht.
Vorteile
-
Weiter Batteriespannungsbereich: 80–460 V. Damit ist auch die kleinste Sungrow SBR064 freigegeben.
-
Niedrige Startspannung: 40 V MPPT-Untergrenze und 50 V Start. Auch kurze Strings auf kleinen Dachflächen erreichen die Startspannung.
-
16 A je Tracker: passt zu aktuellen Hochstrommodulen, zwei getrennte Dachflächen lassen sich unabhängig regeln.
-
Notstrom bis 6 kW: Umschaltzeit unter 10 ms, kurzzeitig 8.400 VA für Anlaufströme. Netzparallel leitet der Backup-Ausgang bis 6.000 W durch.
-
Ohne Lüfter: natürliche Konvektion, unter 45 dB(A). Kein Lüfter heißt kein mechanisches Verschleißteil im Kühlsystem.
-
18,5 kg, steckbarer AC-Anschluss: 490 × 340 × 170 mm, Wandhalterung, Netz- und Backup-Leitung werden gesteckt (Plug and Play laut Datenblatt).
Technische Daten
| Wert |
3,6 kW / SH3.6RS-OR |
4 kW / SH4.0RS-OR |
4 kW / SH4.0RS ASH00117 |
5 kW / SH5.0RS-OR |
5 kW / SH5.0RS ASH00098 |
5 kW / SH5.0RS-V13 |
6 kW / SH6.0RS-V13 |
| Ausführung |
-OR |
-OR |
-V13 (laut Großhandel) |
-OR |
keine Angabe |
-V13 |
-V13 |
| Nennleistung AC |
3.680 W |
4.000 W |
4.000 W |
5.000 W |
5.000 W |
5.000 W |
6.000 W |
| Max. AC-Ausgangsstrom |
16 A |
18,2 A |
18,2 A |
22,8 A |
22,8 A |
22,8 A |
27,3 A |
| Max. AC-Leistung aus dem Netz |
10.700 VA |
11.000 VA |
11.000 VA |
12.000 VA |
12.000 VA |
12.000 VA |
13.000 VA |
| Netzanschluss |
1-phasig, 220/230/240 V, 50/60 Hz |
1-phasig, 220/230/240 V, 50/60 Hz |
1-phasig, 220/230/240 V, 50/60 Hz |
1-phasig, 220/230/240 V, 50/60 Hz |
1-phasig, 220/230/240 V, 50/60 Hz |
1-phasig, 220/230/240 V, 50/60 Hz |
1-phasig, 220/230/240 V, 50/60 Hz |
| Empfohlene max. PV-Leistung (Datenblatt V18) |
5.400 Wp |
6.000 Wp |
6.000 Wp |
7.500 Wp |
7.500 Wp |
7.500 Wp |
9.000 Wp |
| Max. PV-Leistung |
13.000 Wp (Fußnote V18) |
13.000 Wp (Fußnote V18) |
13.000 Wp (Fußnote V18) |
13.000 Wp (Fußnote V18) |
13.000 Wp (Fußnote V18) |
13.000 Wp (Fußnote V18) |
13.000 Wp (Fußnote V18) |
| Max. PV-Eingangsspannung |
600 V |
600 V |
600 V |
600 V |
600 V |
600 V |
600 V |
| Min. PV-Spannung / Startspannung |
40 V / 50 V |
40 V / 50 V |
40 V / 50 V |
40 V / 50 V |
40 V / 50 V |
40 V / 50 V |
40 V / 50 V |
| MPPT-Arbeitsbereich |
40–560 V |
40–560 V |
40–560 V |
40–560 V |
40–560 V |
40–560 V |
40–560 V |
| MPP-Tracker / Strings je MPPT |
2 / 1+1 |
2 / 1+1 |
2 / 1+1 |
2 / 1+1 |
2 / 1+1 |
2 / 1+1 |
2 / 1+1 |
| Max. PV-Eingangsstrom |
32 A (16 A / 16 A) |
32 A (16 A / 16 A) |
32 A (16 A / 16 A) |
32 A (16 A / 16 A) |
32 A (16 A / 16 A) |
32 A (16 A / 16 A) |
32 A (16 A / 16 A) |
| Max. DC-Kurzschlussstrom |
40 A (20 A / 20 A) |
40 A (20 A / 20 A) |
40 A (20 A / 20 A) |
40 A (20 A / 20 A) |
40 A (20 A / 20 A) |
40 A (20 A / 20 A) |
40 A (20 A / 20 A) |
| Batterietyp / Spannungsbereich |
Lithium-Ionen, 80–460 V |
Lithium-Ionen, 80–460 V |
Lithium-Ionen, 80–460 V |
Lithium-Ionen, 80–460 V |
Lithium-Ionen, 80–460 V |
Lithium-Ionen, 80–460 V |
Lithium-Ionen, 80–460 V |
| Max. Lade-/Entladestrom |
30 A / 30 A (abhängig von der Batterie) |
30 A / 30 A (abhängig von der Batterie) |
30 A / 30 A (abhängig von der Batterie) |
30 A / 30 A (abhängig von der Batterie) |
30 A / 30 A (abhängig von der Batterie) |
30 A / 30 A (abhängig von der Batterie) |
30 A / 30 A (abhängig von der Batterie) |
| Max. Lade-/Entladeleistung |
6.600 W |
6.600 W |
6.600 W |
6.600 W |
6.600 W |
6.600 W |
6.600 W |
| Batterieanschluss |
Evo2-kompatibel |
Evo2-kompatibel |
Evo2-kompatibel |
Evo2-kompatibel |
keine Angabe |
Evo2-kompatibel |
Evo2-kompatibel |
| Backup netzparallel: max. Leistung / Strom |
6.000 W / 27,3 A |
6.000 W / 27,3 A |
6.000 W / 27,3 A |
6.000 W / 27,3 A |
6.000 W / 27,3 A |
6.000 W / 27,3 A |
6.000 W / 27,3 A |
| Inselbetrieb: Nennleistung |
3.680 W |
4.000 W |
4.000 W |
5.000 W |
5.000 W |
5.000 W |
6.000 W |
| Inselbetrieb: Spitzenleistung |
8.400 VA für 10 s |
8.400 VA für 10 s |
8.400 VA für 10 s |
8.400 VA für 10 s |
8.400 VA für 10 s |
8.400 VA für 10 s |
8.400 VA für 10 s |
| Umschaltzeit auf Notstrom |
unter 10 ms |
unter 10 ms |
unter 10 ms |
unter 10 ms |
unter 10 ms |
unter 10 ms |
unter 10 ms |
| Max. / europ. Wirkungsgrad |
97,5 / 97,1 % |
97,6 / 97,2 % |
97,6 / 97,2 % |
97,7 / 97,3 % |
97,7 / 97,3 % |
97,7 / 97,3 % |
97,7 / 97,3 % |
| Überspannungsschutz |
DC Typ II / AC Typ II |
DC Typ II / AC Typ II |
DC Typ II / AC Typ II |
DC Typ II / AC Typ II |
DC Typ II / AC Typ II |
DC Typ II / AC Typ II |
DC Typ II / AC Typ II |
| Optimierer |
optional, vor Bestellung mit Sungrow klären |
optional, vor Bestellung mit Sungrow klären |
optional, vor Bestellung mit Sungrow klären |
optional, vor Bestellung mit Sungrow klären |
optional, vor Bestellung mit Sungrow klären |
optional, vor Bestellung mit Sungrow klären |
optional, vor Bestellung mit Sungrow klären |
| Parallelbetrieb |
Master-Slave, bis 3 Geräte |
Master-Slave, bis 3 Geräte |
Master-Slave, bis 3 Geräte |
Master-Slave, bis 3 Geräte |
Master-Slave, bis 3 Geräte |
Master-Slave, bis 3 Geräte |
Master-Slave, bis 3 Geräte |
| Schutzart / Kühlung |
IP65 / natürliche Konvektion |
IP65 / natürliche Konvektion |
IP65 / natürliche Konvektion |
IP65 / natürliche Konvektion |
IP65 / natürliche Konvektion |
IP65 / natürliche Konvektion |
IP65 / natürliche Konvektion |
| Geräusch |
unter 45 dB(A) |
unter 45 dB(A) |
unter 45 dB(A) |
unter 45 dB(A) |
unter 45 dB(A) |
unter 45 dB(A) |
unter 45 dB(A) |
| Abmessungen (B × H × T) / Gewicht |
490 × 340 × 170 mm / 18,5 kg |
490 × 340 × 170 mm / 18,5 kg |
490 × 340 × 170 mm / 18,5 kg |
490 × 340 × 170 mm / 18,5 kg |
490 × 340 × 170 mm / 18,5 kg |
490 × 340 × 170 mm / 18,5 kg |
490 × 340 × 170 mm / 18,5 kg |
| Umgebungstemperatur / max. Höhe |
−25 bis 60 °C / 4.000 m |
−25 bis 60 °C / 4.000 m |
−25 bis 60 °C / 4.000 m |
−25 bis 60 °C / 4.000 m |
−25 bis 60 °C / 4.000 m |
−25 bis 60 °C / 4.000 m |
−25 bis 60 °C / 4.000 m |
| Kommunikation |
RS485, Ethernet, WLAN, CAN, 4 DI, 1 DO |
RS485, Ethernet, WLAN, CAN, 4 DI, 1 DO |
RS485, Ethernet, WLAN, CAN, 4 DI, 1 DO |
RS485, Ethernet, WLAN, CAN, 4 DI, 1 DO |
RS485, Ethernet, WLAN, CAN, 4 DI, 1 DO |
RS485, Ethernet, WLAN, CAN, 4 DI, 1 DO |
RS485, Ethernet, WLAN, CAN, 4 DI, 1 DO |
| VDE-AR-N 4105 im Datenblatt |
nein |
nein |
nein |
nein |
nein |
nein |
nein |
| Einsatz in DE, AT, CH |
keine Angabe |
keine Angabe |
nicht einsetzbar (Großhandel) |
keine Angabe |
keine Angabe |
nicht einsetzbar (Großhandel) |
keine Angabe |
| Lieferumfang laut Großhandel |
keine Angabe |
keine Angabe |
WiNet-Dongle, 1-phasiger Smart Meter |
keine Angabe |
keine Angabe |
WiNet-Dongle, 1-phasiger Smart Meter |
keine Angabe |
Quelle: Sungrow-Datenblatt SH3.0/3.6/4.0/5.0/6.0RS, Version 18 (2024), ergänzt um Version 16 (2023). Ältere Fassungen (16 und 1.2.3) nannten höhere empfohlene PV-Leistungen (10.700 bis 13.000 Wp). Angaben zu Ländern und Lieferumfang stammen vom Großhändler Krannich.
Kompatibilität
-
Batterien: Die Sungrow-Freigabeliste (EU-Version V1.8.1) nennt für die SH3.0–6.0RS die Sungrow SBR in den Größen SBR064, SBR096, SBR128, SBR160 und SBR192 (Batterie-Firmware ab SBRBCU-S_22011.01.18). Die großen SBR224 und SBR256 stehen dort nur für den dreiphasigen SH-RT. Dazu BYD Battery-Box Premium HVS 5.1/7.7/10.2 und HVM 8.3 bis 19.3 mit Mindest-Firmware. Die SBH ist für den SH-RS nicht gelistet.
-
Optimierer: laut Datenblatt optional. Sungrow verlangt, die Kombination vor der Bestellung abzustimmen. Der Großhandel nennt für die -OR-Ausführung den Sungrow Optimierer SPS600S.
-
Netz: einphasig, 220/230/240 V, 50 oder 60 Hz. Für ein dreiphasiges Hausnetz gibt es die SH-RT und die SH-T.
-
Parallel: bis zu drei Geräte im Master-Slave-Betrieb.
Lieferumfang
Nur für die V13-Ausführungen belegt: Laut Großhändler Krannich liegen dem SH4.0RS-V13 (ASH00117) und dem SH5.0RS-V13 (ASH00118) ein WiNet-Dongle und ein einphasiger Smart Meter bei. Für die -OR-Varianten, den SH6.0RS-V13 und ASH00098 liegt keine belegte Angabe vor.
Garantie
Nach der Sungrow-Herstellergarantie für den Vertrieb (Rev. 2.5, gültig ab 18.04.2023) gelten für Wechselrichter bis 20 kW zehn Jahre ab Verkauf an den Endkunden, höchstens elf Jahre ab Herstellung, für Zubehör fünf Jahre. Die Garantie gilt nur in den dort aufgeführten Ländern. Ansprüche laufen über die Lieferkette: Betreiber, Installateur, Händler, Sungrow.
Downloads
FAQ
Darf ich den SH-RS in Deutschland anschließen?
Nein, davon raten wir ab. In keiner der vorliegenden Datenblattfassungen steht VDE-AR-N 4105, und der Großhandel kennzeichnet die V13-Geräte als nicht einsetzbar in Deutschland, Österreich und der Schweiz. Der Nachweis, den Sungrow bei der SH-RT im Datenblatt führt, fehlt hier. Nehmen Sie für Deutschland die SH-RT.
Was unterscheidet -OR und -V13?
Die elektrischen Werte im Datenblatt sind gleich. -OR steht für die als optimiererbereit geführte Ausführung, -V13 für den Hardwarestand mit WiNet-Dongle und Smart Meter im Lieferumfang laut Großhandel. Wählen Sie nach Leistung und danach, ob Sie Optimierer einplanen.
Welche Batterie passt?
Sungrow SBR064 bis SBR192 und BYD Battery-Box Premium HVS oder HVM laut Freigabeliste V1.8.1. Die Lade- und Entladeleistung liegt bei höchstens 6,6 kW, auch wenn die Batterie mehr könnte.
Wie viel PV-Leistung kann ich anschließen?
Das aktuelle Datenblatt V18 empfiehlt 5.400 Wp (3,6 kW) bis 9.000 Wp (6 kW) und nennt als Obergrenze 13.000 Wp. Je String gelten höchstens 600 V Leerlaufspannung und 20 A Kurzschlussstrom.
Versorgt der Notstrom das ganze Haus?
Nur die Verbraucher am Backup-Ausgang, im Inselbetrieb bis zur Nennleistung des Geräts und kurzzeitig 8.400 VA für 10 Sekunden. Netzparallel leitet der Backup-Ausgang bis 6.000 W durch.
Was ist mit dem Artikel ASH00098?
Ein SH5.0RS, dessen Hardwarestand nicht belegt ist. Die Leistungswerte entsprechen den anderen 5-kW-Geräten. Beim Batterieanschluss kann er vom Evo2-Stecker abweichen (das ältere Datenblatt nennt Sunclix). Fragen Sie vor dem Kauf nach, wenn das wichtig ist.
