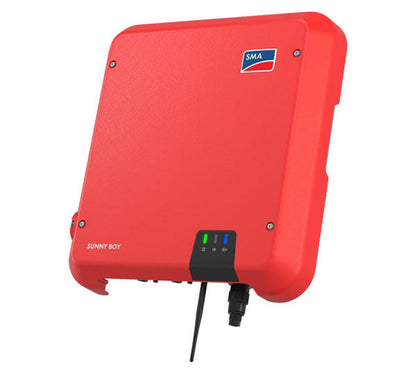

SMA Sunny Boy 1AV-41 Wechselrichter 1-phasig 3–6 kW

Der SMA Sunny Boy 1AV-41 ist ein einphasiger PV-Wechselrichter ohne Batterieeingang für Einfamilienhäuser mit kleiner bis mittlerer Dachanlage. Dieses Listing umfasst fünf Leistungen von 3 bis 6 kW. Alle Varianten haben dasselbe Gehäuse mit 17,5 kg, zwei MPP-Tracker, Lichtbogenschutz (AFCI) und die Verschattungssoftware SMA ShadeFix. Sie unterscheiden sich in AC-Leistung, maximaler Generatorleistung und dem MPP-Spannungsbereich.

Welche Variante passt? Maßgeblich ist die Modulleistung auf dem Dach: Der 3.0 und der 3.6 vertragen laut SMA bis 5500 Wp, der 4.0 und der 5.0 bis 7500 Wp, der 6.0 bis 9000 Wp. Der 3.6 liefert 3680 W. Für den 5.0 nennt SMA bei Einstellung nach VDE-AR-N 4105 eine Begrenzung auf 4600 W. Für den 6.0 enthält das Datenblatt keine solche Fußnote; ob er an Ihrem Anschluss mit voller Leistung betrieben werden darf, klären Sie vor dem Kauf mit Ihrem Netzbetreiber. Wer dreiphasig einspeisen muss oder will, findet die passende Reihe im SMA Sunny Tripower 3AV-40 (3–10 kW).

Vorteile

• Zwei Dachflächen, zwei Tracker: Jeder der beiden MPP-Eingänge nimmt zwei Strings auf. Ost- und Westdach arbeiten getrennt, ohne sich gegenseitig herunterzuziehen.
• Lichtbogenschutz serienmäßig: Das Datenblatt (Stand 10/2023) führt AFCI und eine I-V- und P-V-Diagnosefunktion. Der Wechselrichter erkennt damit Lichtbögen auf der DC-Seite, etwa an einem schlecht gesteckten Steckverbinder.
• Verschattung ohne Zusatzhardware: SMA ShadeFix ist integriert. Bei Teilverschattung durch Gaube oder Schornstein sucht die Software den besten Arbeitspunkt, ohne dass Optimierer am Modul nötig sind.
• Leise im Betrieb: Das Kühlkonzept ist Konvektion, die typische Geräuschemission gibt SMA mit 25 dB(A) an. Das erlaubt die Montage im Hauswirtschaftsraum.
• Montage durch eine Person: 17,5 kg und 435 × 470 × 176 mm. IP65 erlaubt auch die Außenwand.
• Einspeisung regeln: Mit einem SMA Energy Meter lässt sich die Einspeisung dynamisch zwischen 0 und 100 % begrenzen.

Technische Daten

Kompatibilität

Netz: Einphasige Einspeisung, Bemessungsspannung 230 V, 50 Hz. VDE-AR-N 4105 und VDE0126-1-1 stehen in der Liste der Zertifikate. Der Sunny Boy 5.0 wird nach VDE-AR-N 4105 auf 4600 W / 4600 VA begrenzt.

Energiemanagement: Für die dynamische Einspeisebegrenzung und die Anzeige des Verbrauchs nennt SMA das SMA Energy Meter. Für Verbrauchersteuerung und prognosebasiertes Laden im erweiterten System gehört der Sunny Home Manager 2.0 dazu. Fremde Systeme binden den Wechselrichter über Modbus (SMA, SunSpec) an.

Speicher: Der Sunny Boy hat keinen Batterieeingang. Ein Speicher wird deshalb über einen eigenen Batteriewechselrichter auf der AC-Seite ergänzt; SMA beschreibt die Reihe als erweiterbar um SMA Speicherlösungen.

Lieferumfang

Laut Betriebsanleitung: Wechselrichter, Wandhalterung, 3 Linsenkopfschrauben M5x12, je 4 positive und negative DC-Steckverbinder, 8 Dichtstopfen, AC-Stecker, RJ45-Schutztülle, WLAN-Antenne (bei Geräten mit WLAN-Schnittstelle) und Schnelleinstieg mit Passwort-Aufkleber.

Garantie

SMA gibt 5 Jahre Werksgarantie. Registrieren Sie das Gerät über die SMA Produktregistrierung (sma-service.com), verlängert sie sich laut Datenblatt auf 10 Jahre; 15 Jahre sind optional. Es gelten die Bedingungen der SMA Werksgarantie.

Downloads

• Datenblatt SMA Sunny Boy 3.0–6.0 (SB30-60-DS-de-61, PDF)
• Betriebsanleitung Sunny Boy 3.0–6.0 (SBxx-1AV-41-BE-de-21, PDF)
• SMA Werksgarantie, Garantiebedingungen (PDF, deutsch)

FAQ

Wie viel Modulleistung darf ich an welche Variante anschließen?

SMA nennt als maximale Generatorleistung 5500 Wp für 3.0 und 3.6, 7500 Wp für 4.0 und 5.0 und 9000 Wp für 6.0. Zusätzlich gelten je Eingang 15 A nutzbarer Strom und 600 V maximale Eingangsspannung. Die Stringplanung muss beide Grenzen einhalten, auch bei Kälte, wenn die Modulspannung steigt.

Warum gibt es einen 3.6 mit 3680 W?

3680 W entsprechen 16 A bei 230 V. Der 3.6 hat laut Datenblatt genau 16 A Bemessungs- und Maximalstrom. Den 3.6 wählen Sie, wenn die Anlage auf diesen Wert ausgelegt werden soll.

Liefert der Sunny Boy 5.0 in Deutschland 5000 W?

Laut Fußnote im Datenblatt nicht: Bei VDE-AR-N 4105 sind es 4600 W und 4600 VA. Für die Auslegung in Deutschland rechnen Sie also mit 4600 W.

Kann ich später einen Batteriespeicher nachrüsten?

Ja, aber nicht direkt am Sunny Boy, denn er hat keinen Batterieeingang. Der Speicher kommt mit eigenem Batteriewechselrichter auf die AC-Seite. Der Sunny Boy bleibt dabei unverändert in Betrieb.

Was bringt ShadeFix gegenüber Leistungsoptimierern?

ShadeFix ist Software im Wechselrichter und braucht keine Bauteile auf dem Dach. Sie sucht bei Teilverschattung den Arbeitspunkt mit dem höchsten Ertrag des ganzen Strings. Optimierer regeln jedes Modul einzeln, bedeuten aber zusätzliche Elektronik unter den Modulen.

Wie wird der Wechselrichter in Betrieb genommen und überwacht?

Über die integrierte Weboberfläche per Smartphone, Tablet oder Laptop, verbunden über WLAN oder Ethernet. Mit SMA Smart Connected überwacht SMA den Wechselrichter kostenfrei über das Sunny Portal und meldet Fehler an Betreiber und Installateur.
