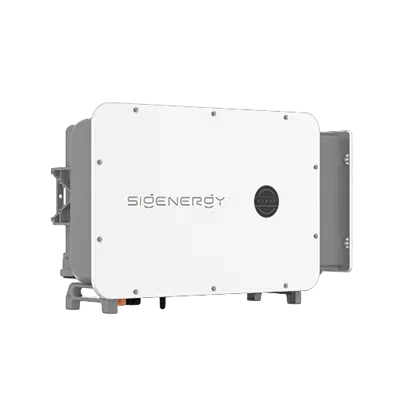

Sigenergy Hybrid-Wechselrichter Gewerbe M1 3-phasig 50–125 kW

Die M1-Reihe von Sigenergy bringt Photovoltaik und Batteriespeicher auf Gewerbedächern in einem Gerät zusammen. Ein Wechselrichter nimmt bis 220 kWp PV an bis zu 8 MPP-Trackern auf und lädt auf der DC-Seite 4 bis 21 Speichermodule SigenStack BAT 12.0. Es richtet sich an Installateure und Betriebe, die eine PV-Anlage ab 50 kW mit Speicher planen oder später einen Speicher nachrüsten wollen.

In diesem Listing wählen Sie die Ausführung und die Leistung. Ohne Backup (HYA) arbeitet der Wechselrichter am Netz; ein eigenes Inselnetz kann er laut Hersteller nicht aufbauen. Mit Backup (HYB) hat er einen eigenen Backup-Ausgang, versorgt die dort angeschlossenen Verbraucher bei Netzausfall weiter und eignet sich auch für Inselanlagen, auf Wunsch mit Dieselgenerator. Den HYB gibt es bis 110 kW, 125 kW nur als HYA.

Vorteile

• PV und Speicher in einem Gerät: bis 220 kWp PV und bis 137,5 kW Ladeleistung.
• Speicher nach Bedarf: 4 bis 21 Module SigenStack BAT 12.0, DC-gekoppelt. Der HYA ist laut Datenblatt batteriebereit und später aufrüstbar.
• Backup ohne Umschaltpause (HYB): 0 ms auf der Lastseite, für 10 Sekunden bis 150 kW Spitzenleistung.
• Skalierbar (HYB): bis zu 3 Geräte direkt parallel, mit dem Sigen Energy Gateway C2400-B bis zu 48 Geräte mit je 50 kW.
• Wirkungsgrad: maximal 98,6 % (HYA) und 98,3 % (HYB).
• Schutz eingebaut: Lichtbogenerkennung (AFCI), Überspannungsschutz Typ II auf DC- und AC-Seite, Schutzart IP66.

Technische Daten

Ohne Backup (HYA), 50–125 kW

Mit Backup (HYB), 50–110 kW

Schutzfunktionen beider Ausführungen: Lichtbogenerkennung (AFCI), DC-Verpolungsschutz, Isolationsüberwachung, Fehlerstromüberwachung, Inselnetzerkennung, AC-Überstrom-, Überspannungs- und Kurzschlussschutz, Überspannungsschutz Typ II auf DC- und AC-Seite.

Umschaltzeit: Die 0 ms gelten laut Datenblatt auf der Lastseite, wenn die Leistung des Wechselrichters über der Gesamtleistung der Verbraucher liegt.

Kompatibilität

Speicher

Beide Ausführungen arbeiten mit dem Batteriemodul SigenStack BAT 12.0, 4 bis 21 Module je Wechselrichter. Für den HYB nennt das Datenblatt als Batteriesteuerung den SigenStack BC M2-0.5C-BST oder BC M2-1C-BST. Laut Garantiebedingungen hat ein Modul 11,70 kWh nutzbare Energie, je Wechselrichter sind das rechnerisch 46,8 bis 245,7 kWh. Ab 19 Modulen am HYB gilt eine Mindest-Leerlaufspannung der PV-Strings: über 805 V bei 19, über 870 V bei 20 und über 935 V bei 21 Modulen. Bei 4 bis 18 Modulen gibt es keine besondere Anforderung.

Die SigenStor BAT passt nicht an den M1. Sie ist laut Datenblatt für den Energy Controller TP (5–30 kW) und die Sigen Hybrid SP2/TP2 vorgesehen.

Backup und Inselbetrieb (nur HYB)

Ein Dieselgenerator lässt sich über einen Umschalter (ATS, bauseits) an DI- und DO-Kontakten anbinden und per Zweidrahtstart einschalten. Hängen alle Verbraucher am Backup-Ausgang, braucht es keinen Power Sensor, weil der Wechselrichter die Einspeisung selbst auf null begrenzt.

Power Sensor und Schnittstellen

Für die Messung am Netzanschlusspunkt, etwa zur Nulleinspeisung, nennt das Handbuch die Sigen Power Sensor TP-CT300-DH, TP-CT600-DH und TPX-CH, angeschlossen über RS485. Passend dazu führen wir den Sigenergy Power Sensor 600 A. Laut Installationsanleitung der HYB-Reihe gibt es außerdem vier Digitaleingänge für die Leistungssteuerung (etwa per Rundsteuerempfänger), einen für NS-Schutz oder Schnellabschaltung, einen RS485-Port für Wetterstation oder fremdes Energiemanagement und zwei Ethernet-Ports.

Parallelschaltung

Den HYA können Sie laut Datenblatt mit mehreren Geräten parallel betreiben, ohne Datenlogger. Beim HYB sind bis zu 3 Geräte direkt parallel möglich, laut Sigenergy mit 3 × 110 kW bis 330 kW AC und 759 kWh Speicher. Für mehr Geräte braucht es das Sigen Energy Gateway (C600, C1200, C1600, C2000 oder C2400-B), am C2400-B bis zu 48 Geräte mit je 50 kW.

Netzanschluss

Für HYA und HYB liegt ein Einheitenzertifikat von Bureau Veritas nach VDE-AR-N 4110:2023-09 und VDE-AR-N 4120:2018-11 vor (Nummer U25-0444_1, gültig bis 28.04.2030). Laut Zertifikat hat das Gerät keine Prüfklemmen; für Prüfungen vor Ort muss eine eigene Prüfklemme eingebaut werden.

Garantie

Sigenergy gibt auf die Wechselrichter HYA (50–125 kW) und HYB (50–110 kW) eine Basisgarantie von 5 Jahren, die mit der Inbetriebnahme gilt. Ist die Anlage während der Garantiezeit mit der Sigen Cloud verbunden, wird daraus die erweiterte Garantie von 10 Jahren. Sie beginnt mit der Inbetriebnahme, spätestens sechs Monate nach Versand ab Werk. Eine Verlängerung um 5 Jahre lässt sich im ersten Jahr nach Inbetriebnahme kaufen, nur mit Cloud-Anbindung.

Für das Speichermodul SigenStack BAT 12.0 gelten 2 Jahre Basis- und 10 Jahre erweiterte Garantie. Garantiert sind 60 % der nutzbaren Energie nach 10 Jahren oder 6.000 Zyklen bei 0,5 C, was zuerst eintritt. Den Garantiefall melden Sie innerhalb von 30 Tagen nach dem Ausfall über die mySigen-App. Ihre gesetzlichen Rechte bleiben unberührt.

Downloads

• Datenblatt ohne Backup (HYA), 50–125 kW (PDF)
• Datenblatt mit Backup (HYB), 50–110 kW (PDF, englisch)
• Installationsanleitung HYB (PDF, englisch)
• Benutzerhandbuch Wechselrichter und Speicher (PDF, englisch)
• Anlagenbeispiele Backup und Inselbetrieb mit HYB (PDF, englisch)
• Garantiebedingungen (PDF, englisch)
• Einheitenzertifikat VDE-AR-N 4110/4120 (PDF, englisch)

FAQ

HYA oder HYB: welche Ausführung brauche ich?

Sollen Verbraucher bei Netzausfall weiterlaufen oder gibt es kein Netz, nehmen Sie den HYB. Für eine Netzanlage mit Speicher genügt der HYA. Er wiegt 78 kg, der HYB 110 kg.

Warum gibt es 125 kW nur ohne Backup?

Das Datenblatt des HYB reicht von 50 bis 110 kW. Eine 125-kW-Ausführung mit Backup führen wir deshalb nicht.

Brauche ich einen Power Sensor?

Ja, wenn der Wechselrichter am Netzanschlusspunkt regeln soll, etwa für die Nulleinspeisung. Hängen bei einem HYB alle Verbraucher am Backup-Ausgang, ist laut Sigenergy keiner nötig.

Darf der Wechselrichter im Freien hängen?

Das Gehäuse ist nach IP66 geschützt. Die Installationsanleitung (HYB) verlangt trotzdem einen Platz ohne direkte Sonne, Regen und Schnee, bei Gestell- oder Mastmontage ein Sonnendach und mindestens 500 m Abstand zu Korrosionsquellen wie der Küste.

Bei Fragen zur Auslegung helfen wir Ihnen gern.
