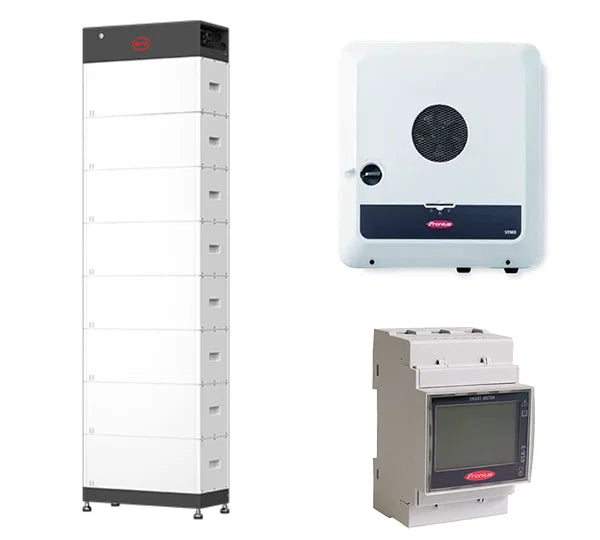

Die BYD B-BOX HVM+ 22.1 in Kombination mit dem Fronius Symo GEN24 SC 12.0 PLUS bietet ein leistungsstarkes Hybridsystem fuer Photovoltaikanlagen. Der integrierte Speicheranschluss und der smarte PV-Point Notstromanschluss mit 3 kW Ausgangsleistung sind wesentliche Vorteile dieses Systems. Der automatische SOC-Balancing-Optimizer erleichtert die Installation und Erweiterung des Speichers. Das System ist bewaehrt, leistungsstark und zeitlich unbegrenzt erweiterbar.
Wichtige Hinweise
Die Kombination mit Komponenten der HVM Vorgaengerserie ist nicht moeglich. Der im Lieferumfang enthaltene RJ45 Abschluss-Stecker fuer den Datenbus muss bauseits noch fertig konfektioniert werden. Hierzu ist zwischen den Pins 1 + 6 eine Drahtbruecke einzusetzen und zu verpressen. Ein tatsaechlicher Widerstand wird nicht benoetigt.
Technische Eigenschaften
- AC-Leistung: 12,0 kW
- Einspeisephasen: 3
- AC-Netzspannung: 400 V
- Anzahl MPPT: 2
- DC Eingangsstrom: MPPT 1 - 28,0 A, MPPT 2 - 14,0 A
- Kommunikation: WLAN, Ethernet, 2 x RS485
- Schnittstellen: 6 x DI (FRE), 6 x DO
- Schutzklasse: IP66
- Kuehlung: aktiv
- Abmessungen: 595 x 529 x 180 mm (H x B x T)
- Gewicht: 22,8 kg
- Batteriekapazitaet (nutzbar): 22,08 kWh
- Speichertyp: Hochvolt
- Nennspannung: 409,6 V
- Zeitfenster Erweiterung: unbegrenzt
- Anzahl Speichermodule in einer Einheit: 3 bis 8
- Anzahl Einheiten parallel: 3
- Zellchemie: LFP
- COM Anschluesse: RJ45
- BAT Anschluesse: MC4
- Schutzklasse: IP55
- Abmessungen: 2187 x 610 x 282 mm (HxBxT)
- Gewicht: 345,8 kg
Lieferumfang
- 1 x Fronius Symo GEN24 12.0 SC Plus (Artikel 0156755)
- 1 x Fronius Smart Meter TS 65A-3 (Artikel 0151650)
- 1 x BYD B-Box HV BCU + Base (Artikel 0161507)
- 8 x BYD HVM+ Speichermodul (Artikel 0161505)
