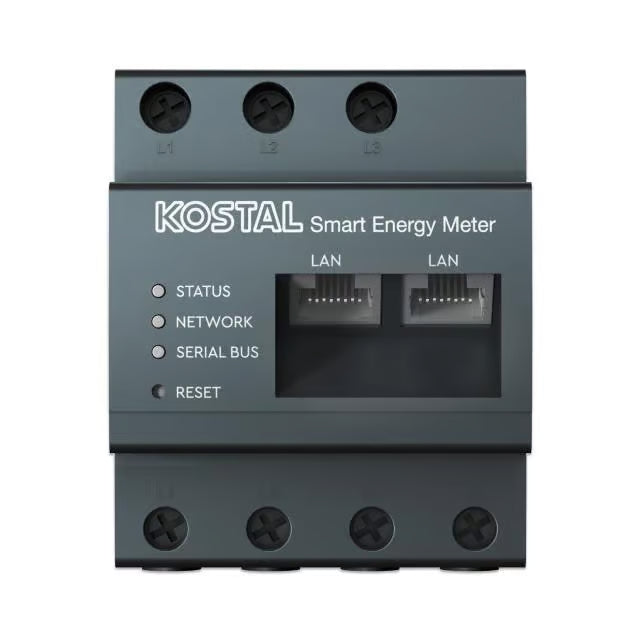

Fehlende Transparenz über den tatsächlichen Hausverbrauch, träge Regelungen bei der dynamischen Einspeisebegrenzung oder Hürden beim intelligenten PV-Überschussladen sind häufige Herausforderungen in modernen Photovoltaikanlagen. Der KOSTAL Smart Energy Meter G2 (KSEM G2) bildet das zentrale Gehirn Ihres KOSTAL Energiesystems. Ausgestattet mit einem leistungsstarken Dual-Core-Prozessor und präziser 3-Phasen-Echtzeitmessung erfasst der KSEM G2 sämtliche Energieflüsse im Haushalt und steuert Wechselrichter, Batteriespeicher sowie Wallboxen hocheffizient. Ob dynamische Wirkleistungssteuerung, Einbindung in die Heimautomatisierung via Modbus oder Schwarmverschaltung mehrerer Wechselrichter – das KSEM G2 übersetzt Messdaten direkt in maximale Eigenverbrauchsoptimierung.
Vorteile
-
Echtzeit 3-Phasen-Energiemessung bis 63 A: Präzise Erfassung von Netzbezug und Einspeisung direkt auf der Hutschiene – für Ströme über 63 A problemlos über externe Stromwandler erweiterbar.
-
Integrierter Energiemanager mit Dual-Core CPU: Hohe Verarbeitungsleistung und 4 GB eMMC-Speicher garantieren schnelle Regelzyklen und machen das Gerät durch Software-Updates zukunftssicher.
-
Maximale Schnittstellenvielfalt: Ausgestattet mit 2 LAN-Anschlüssen (Modbus TCP) und 2 RS485-Schnittstellen (Modbus RTU) für die nahtlose Kommunikation im KOSTAL-Ökosystem und Smart Home.
-
Intelligente Wallbox-Steuerung: Schaltet Komfortfunktionen wie den Solar Pure Mode und Solar Plus Mode für die KOSTAL ENECTOR Wallbox frei – für reines PV-Überschussladen ohne ungewollten Netzbezug.
-
Voreingestellte Schnittstellen & Plug-and-Play: Vorkonfigurierte Parameter für PLENTICORE und PIKO Wechselrichter minimieren den Installationsaufwand und verhindern Konfigurationsfehler.
-
Geräuschlos & Platzsparend: Höchste Zuverlässigkeit durch rein passive Konvektionskühlung auf nur 4 Teilungseinheiten (70 mm Breite) im Schaltschrank.
Technische Daten
| Parameter |
Spezifikation / Wert |
| Hersteller / Modell |
KOSTAL Smart Energy Meter G2 (KSEM G2) |
| Artikelnummer / Herstellernr. |
10537876 / SW-01-02-00040 |
| Systemtyp |
3-Phasen Energiemanager mit integriertem Datenlogger (Embedded Linux) |
| Prozessor / Speicher |
Dual Core Cortex-A53 (1,2 GHz), 512 MB LPDDR4, 4 GB eMMC |
| Netzanbindung / Bemessungsspannung |
230 / 400 V~ (Betriebsspannung 110/230 V~ ± 10 %) |
| Netzfrequenz |
50 / 60 Hz (± 5 %) |
| Nennstrom / Grenzstrom (Direktmessung) |
5 A / 63 A je Phase (Wandlermessung für > 63 A möglich) |
| Anlaufstrom |
< 25 mA |
| Messgenauigkeit |
Spannung/Strom: ±0,5 % | Wirk- & Blindenergie: Klasse 1 (IEC 61557-12 / IEC 62053-22) |
| Eigenverbrauch / Standby |
Gesamtgerät: < 5 W | Spannungspfad: < 0,01 VA | Strompfad: < 2 VA |
| Schnittstellen Network (LAN) |
2x RJ45 (10/100 Mbit) für Modbus TCP (Master/Slave) |
| Schnittstellen Seriell (RS485) |
2x RS485 (Half-Duplex, max. 115.200 Baud) für Modbus RTU |
| Unterstützte Protokolle |
Modbus TCP (inkl. TLS-Verschlüsselung), Modbus RTU, SunSpec Alliance, OBIS-Standard |
| Kühlung |
Passiv (konvektionsgekühlt, lautlos) |
| Anzeige / Bedienung |
LED-Statusanzeigen / Konfiguration über integrierte Web-Oberfläche |
| Gehäuse / Montage |
Glasfaserverstärktes Polyamid / Hutschienenmontage (TH 35 / 4 TE) |
| Schutzart / Schutzklasse |
IP2X / Schutzklasse II |
| Abmessungen (H x B x T) |
88 x 70 x 65 mm |
| Gewicht |
ca. 0,3 kg |
| Umgebungstemperatur Betrieb |
-25 °C bis +45 °C |
| Herstellergarantie |
2 Jahre (gemäß KOSTAL-Garantiebedingungen) |
| Zertifizierungen & Normen |
EN 61010, EN 50428, EN 60950, CE |
Kompatibilität
Der KOSTAL Smart Energy Meter G2 bietet eine umfassende Systemkompatibilität im KOSTAL Ökosystem sowie zu externen Smart-Home-Systemen:
-
KOSTAL PLENTICORE plus (G1 / G2) & PLENTICORE BI: Übermittlung präziser Echtzeit-Messdaten für das Batteriemanagement, AC-Nachladung aus zusätzlichen Haus-Erzeugern und dynamische Einspeiseregelung.
-
KOSTAL PLENTICORE (G3): Kompatibel für komplexe Anlagenstrukturen, Schwarmverschaltung mehrerer Wechselrichter und die Freischaltung erweiterter Wallbox-Modi.
-
KOSTAL PIKO IQ & PIKO CI: Kontinuierliche Erfassung des Hausverbrauchs rund um die Uhr (24h-Messung) und Steuerung zur Einhaltung dynamischer Einspeisevorgaben.
-
KOSTAL PIKO MP plus: Übernahme des zentralen Batteriemanagements bei Nutzung eines angeschlossenen Speichers (erfordert optionalen Batterie-Aktivierungscode im KSEM).
-
KOSTAL ENECTOR Wallbox: Agiert als Steuereinheit für PV-Überschussladen (Solar Pure Mode & Solar Plus Mode) in Kombination mit der KOSTAL Solar App.
-
Smart Home & EMS (Energy Management Systems): Nahtlose Integration in Home Assistant, Loxone, ioBroker, openHAB oder EVCC über Modbus TCP (SunSpec / OBIS) oder Modbus RTU.
Lieferumfang
- 1x KOSTAL Smart Energy Meter G2 (KSEM G2)
- Steckbare Anschlussklemmen für RS485 und Messspannungen
- Installations- und Bedienungsanleitung mit Sicherheitshinweisen
Garantie
KOSTAL gewährt auf den Smart Energy Meter G2 eine Standard-Herstellergarantie von 2 Jahren ab Kaufdatum. Das Gerät ist für einen wartungsfreien Dauerbetrieb im Schaltschrank konzipiert. Dank des robusten, glasfaserverstärkten Polyamidgehäuses und des Verzichts auf mechanische Verschleißteile (wie Lüfter) bietet der KSEM G2 eine hohe Ausfallsicherheit und Langlebigkeit.
Downloads
Häufig gestellte Fragen (FAQ)
Was ist der Unterschied zwischen dem KOSTAL Energy Meter (KEM) und dem Smart Energy Meter G2 (KSEM G2)?
Der KEM ist ein rein messender Sensor für einfache Standardanwendungen. Der KSEM G2 hingegen ist ein vollwertiger, leistungsstarker Energiemanager mit integriertem Dual-Core-Prozessor, 2 LAN-Ports und 2 RS485-Schnittstellen. Er wird zwingend benötigt, wenn erweiterte Funktionen genutzt werden sollen: beispielsweise PV-Überschussladen mit der ENECTOR Wallbox an einem PLENTICORE G1/G2, Schwarmverschaltung mehrerer Wechselrichter oder das Batteriemanagement in Kombination mit dem PIKO MP plus.
Wie bindet man den KSEM G2 in Smart-Home-Systeme wie Home Assistant oder Loxone ein?
Der KSEM G2 stellt seine Messwerte über Modbus TCP (Ethernet) sowie Modbus RTU (RS485) bereit. Über die integrierte Web-Oberfläche lässt sich der Modbus-TCP-Slave aktivieren. Die Datenpunkte folgen dem SunSpec-Standard sowie der OBIS-Kennzahlenstruktur. Für eine abgesicherte Übertragung kann zudem eine TLS-Verschlüsselung auf Port 802 aktiviert werden. Dank der zwei LAN-Schnittstellen lässt sich der KSEM direkt im Heimnetzwerk betreiben, ohne den Wechselrichter durch parallele Abfragen zu belasten.
Kann der KSEM G2 auch bei Hauptanschlüssen mit mehr als 63 A eingesetzt werden?
Ja. Bis zu einer Stromstärke von 63 A je Phase erfolgt die Messung direkt über die Anschlussklemmen des KSEM G2. Liegen am Verknüpfungspunkt höhere Ströme an (z. B. im gewerblichen Umfeld oder bei großen Hausanschlüssen), können handelsübliche externe Stromwandler (z. B. 5A-Sekundärstromwandler) angeschlossen werden. Das jeweilige Wandlerverhältnis lässt sich direkt in der Web-Oberfläche konfigurieren.
Benötige ich für die Batteriefunktion einen kostenpflichtigen Aktivierungscode im KSEM G2?
Das hängt vom verwendeten Wechselrichter ab. Wenn ein einphasiger Wechselrichter KOSTAL PIKO MP plus mit einem Batteriespeicher kombiniert wird, übernimmt das KSEM G2 das Batteriemanagement. Hierfür wird ein Batterie-Aktivierungscode aus dem KOSTAL Webshop benötigt und direkt im KSEM hinterlegt. Bei dreiphasigen PLENTICORE-Wechselrichtern wird der Code hingegen direkt im Wechselrichter eingegeben.
Warum ist ein Standby-Eigenverbrauch von unter 5 W beim KSEM G2 ein wichtiger Vorteil?
Da ein Smart Meter 365 Tage im Jahr rund um die Uhr im Betrieb ist (8.760 Betriebsstunden), summiert sich der Dauerverbrauch spürbar. Ein Eigenverbrauch von unter 5 Watt reduziert die Stromkosten auf ein Minimum und verhindert unnötige Wärmeentwicklung im Schaltschrank. Dies schont benachbarte Schutzorgane und erhöht die Lebensdauer der gesamten Unterverteilung.
Wie unterstützt der KSEM G2 die dynamische Einspeisebegrenzung?
Der KSEM G2 erfasst am Netzverknüpfungspunkt kontinuierlich Einspeisung und Bezug aller drei Phasen in Echtzeit. Erreicht die Erzeugung die eingestellte Einspeisegrenze (z. B. bei Wirkleistungsbegrenzungen oder Nulleinspeisung), übermittelt der KSEM G2 den Steuerbefehl ohne Verzögerung an die Wechselrichter, um die Erzeugung anzupassen oder Überschüsse in den Speicher bzw. das E-Auto umzuleiten.
