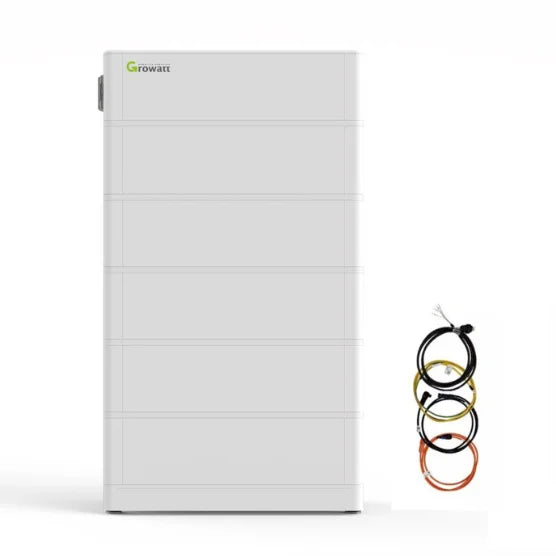

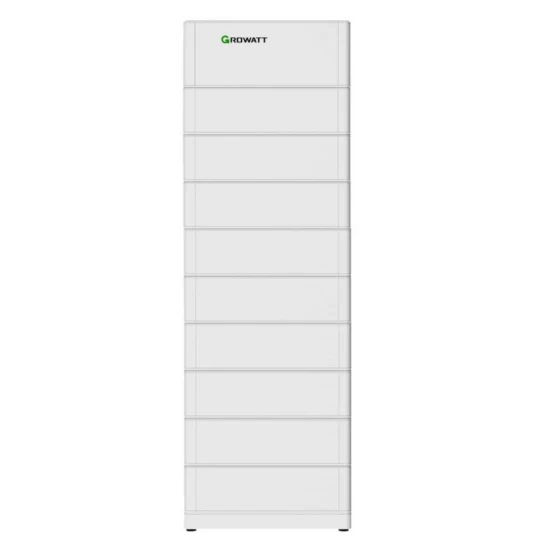

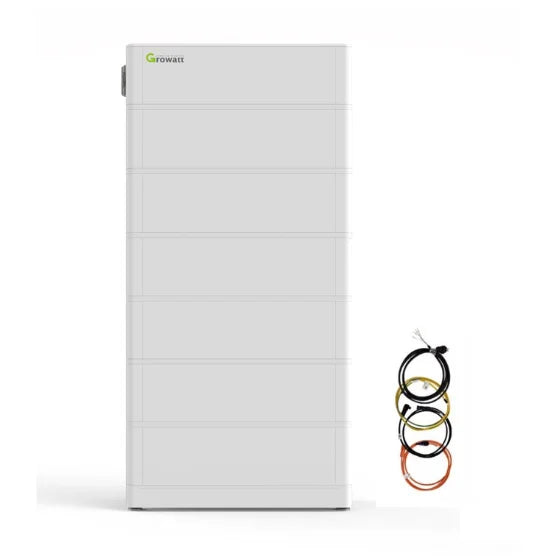

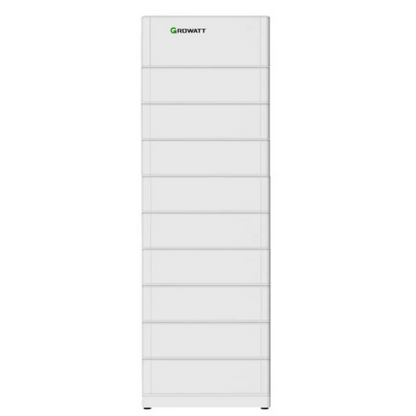

Growatt ARK Hochvolt-Batteriesystem 5.1XH-25.6XH für MIN/MOD-XH Wechselrichter

Sie haben bereits einen „Battery-Ready“-Wechselrichter der Growatt XH-Serie im Keller oder planen dessen Anschaffung? Dann ist das Growatt ARK XH Battery System das fehlende Puzzleteil für Ihre Energiewende. Während herkömmliche Speicher oft starre Blöcke sind, folgt das ARK XH dem „Lego-Prinzip“. Das System ist speziell auf die MIN TL-XH (einphasig) und MOD TL3-XH (dreiphasig) Wechselrichter abgestimmt. Es besticht durch seine enorme Effizienz, da es als Hochvolt-System direkt mit der Zwischenkreisspannung des Inverters arbeitet – das bedeutet: weniger Umwandlungsverluste und mehr nutzbarer Strom aus Ihren Modulen.

Ihre Vorteile

• Nahtlose Integration: Das XH-System wurde Hand in Hand mit den XH-Wechselrichtern entwickelt. Das Ergebnis ist eine Plug-and-Play-Kommunikation ohne aufwendige Konfiguration.


• Kompakte Modulbauweise: Jedes Modul liefert 2,56 kWh. Da die Einheiten nur 18 cm hoch sind (ARK 2.5H-A1), lässt sich der Speicherturm dezent in jeder Ecke platzieren.


• Kobaltfreies LiFePO4: Sicherheit steht an erster Stelle. Die Lithium-Eisenphosphat-Chemie gilt als extrem stabil und langlebig, selbst bei hoher zyklischer Belastung.


• Einfache Installation: Dank der internen Steckverbinder müssen zwischen den Batteriemodulen keine Kabel verlegt werden. Das spart Zeit und verhindert Montagefehler.


• Zukunftssicherheit: Sie können heute mit zwei Modulen starten und bei steigendem Bedarf (z. B. durch ein neues E-Auto) einfach weitere Module obenauf setzen.

Technische Daten

Allgemeine technische Spezifikationen

• Batterietyp: Kobaltfreies Lithium-Eisenphosphat (LiFePO4)

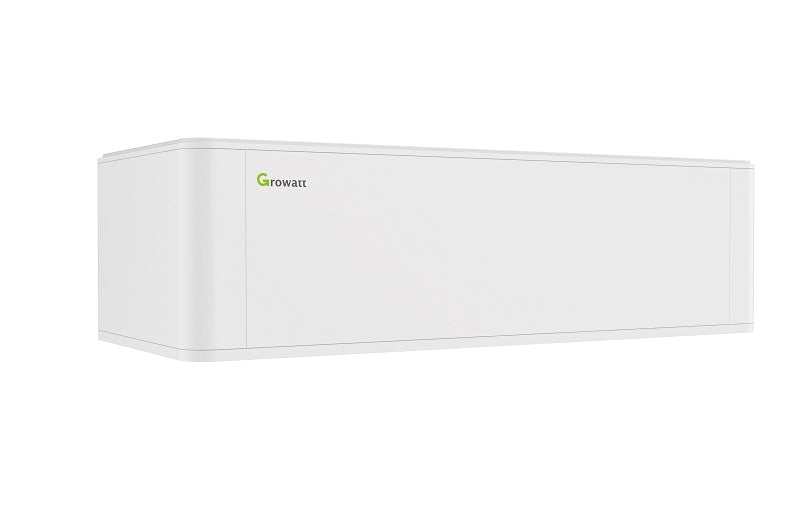

• Leistungsmodul (BMS): BDC 95045-A1
• Nennspannung: 400 V (einphasiges System) / 650 V (dreiphasiges System)
• Betriebsspannungsbereich: 360 V - 950 V
• Max. Ausgangsstrom: 21 A (Spitzenstrom 41 A für 10s)
• Schutzart: IP65 (Staub- und strahlwassergeschützt)
• Montage: Wand- oder Bodeninstallation
• Garantie: 10 Jahre Herstellergarantie

Kompatibilität

Das ARK XH System ist ein dediziertes Zubehör für die „Battery-Ready“-Serie von Growatt. Es ist nicht direkt kompatibel mit der SPH-Serie.

• Growatt MIN 2500-6000 TL-XH: Die perfekte Lösung für kleine bis mittlere einphasige PV-Anlagen (2-7 Module).


• Growatt MOD 3-10K TL3-XH: Die Standardwahl für klassische dreiphasige Hausdächer (3-10 Module).


• Monitoring: Volle Integration in das Growatt ShineServer-Portal und die ShinePhone App zur Echtzeit-Visualisierung Ihres Energieflusses.

Lieferumfang

• Gewählte Anzahl an ARK 2.5H-A1 Batteriemodulen
• 1x BDC 95045-A1 (Power Module / Steuereinheit für XH)
• 1x ARK-Base (Bodenplatte)
• Anschlusskabel-Kit zum XH-Wechselrichter
• Wandhalterung (zur mechanischen Sicherung des Turms)

Downloads

• Datenblatt
• Handbuch
• Zertifikat

FAQ – Experten-Tipps zum ARK XH

Was ist der Unterschied zwischen ARK HV und ARK XH?

Die Batteriemodule (ARK 2.5H-A1) sind identisch. Der entscheidende Unterschied liegt im BMS: Das XH-System nutzt das BDC 95045-A1 Leistungsmodul, das speziell für die hohen Spannungsanforderungen (bis 950V) der XH-Wechselrichterserien ausgelegt ist.

Kann ich das System bei einem Blackout nutzen?

Ja, sofern Ihr Growatt XH-Wechselrichter mit einer Backup-Box (z. B. Growatt SYN 50 oder SYN 100) ausgestattet ist. Dann versorgt das ARK XH System ausgewählte Lasten oder das ganze Haus im Notstrombetrieb.

Muss ich die Module beim Stapeln verschrauben?

Die Module rasten über die internen Steckverbindungen sicher ein. Zusätzlich müssen sie jedoch seitlich miteinander verschraubt und der gesamte Turm mit der mitgelieferten Wandhalterung gesichert werden, um ein Umkippen zu verhindern.

Wie viele Module sind für ein 10 kWp Dach sinnvoll?

Als Faustregel gilt: 1 kWh Speicher pro 1 kWp Leistung. Bei einer 10 kWp Anlage (mit MOD-XH) wären also 4 Module (10,24 kWh) eine sehr ausgewogene Wahl für eine hohe Eigenverbrauchsquote.
