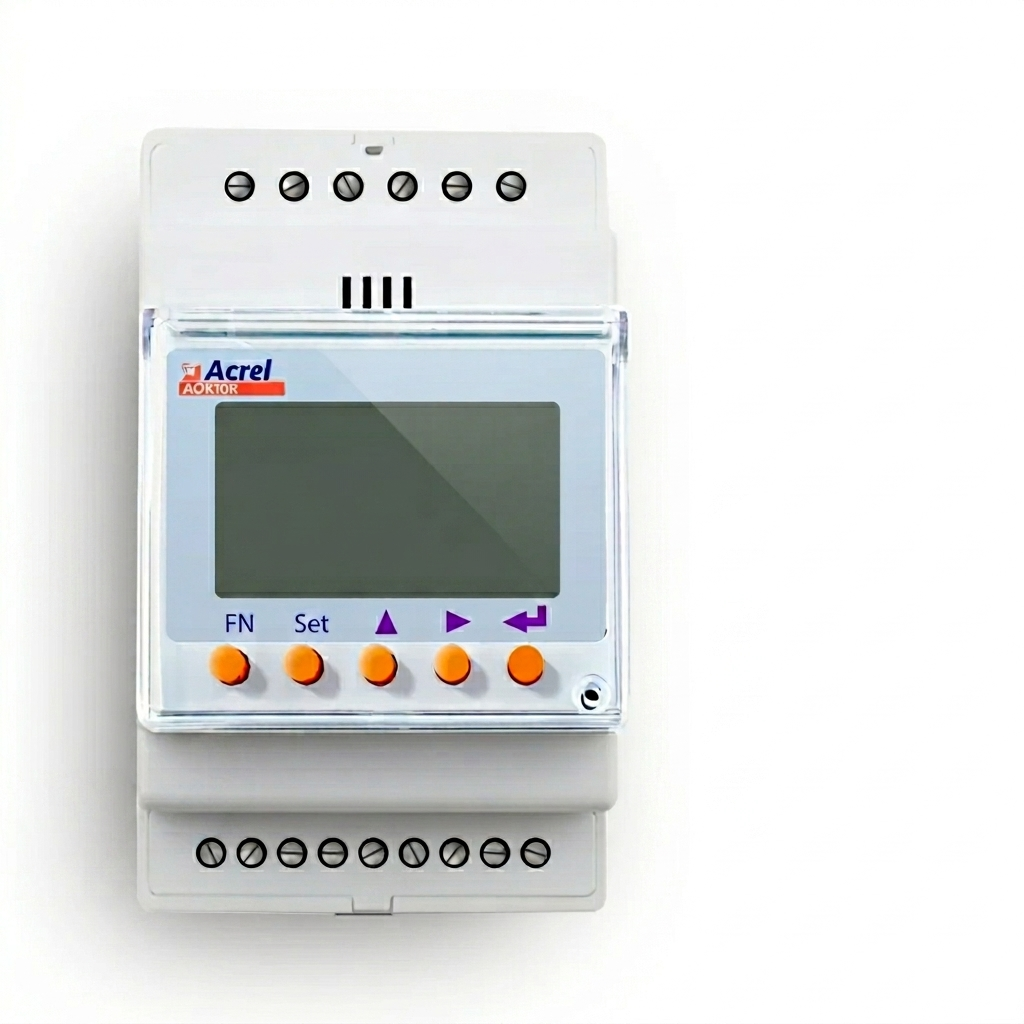

Felicity Smart Meter 3-Phasig Acrel ACR10R-D16TE4/C45

Der Felicity Smart Meter 3-Phasig Acrel ACR10R-D16TE4/C45 (380V/120A) ist quasi das „Auge und Ohr“ Ihrer Solaranlage. Während der Wechselrichter für die rohe Power zuständig ist, misst dieses hochpräzise Messgerät in Echtzeit, was in Ihrem Hausnetz passiert – wie viel Strom Sie produzieren, wie viel Sie selbst verbrauchen und ob gerade Energie ins öffentliche Netz eingespeist oder von dort bezogen wird.

Dieses Modell wird von Acrel speziell für die 3-phasigen Hybrid-Wechselrichter von FelicityESS (wie der T-REX-Serie) gefertigt und ist für den reibungslosen Betrieb von Speichersystemen absolut unverzichtbar.

Produktdetail

Das Smart Meter überwacht alle drei Phasen Ihres Hausanschlusses. Die Bezeichnung D16 verrät dabei das clevere Installationsprinzip: Es arbeitet mit externen 16-mm-Klappstromwandlern (CT-Klemmen). Das bedeutet, dass für die Strommessung kein dickes Hauptstromkabel aufgetrennt werden muss – die Klemmen werden einfach um die Phasen geklippt.

Die technologischen Highlights

• Echtzeit-Energiebilanz: Übermittelt sekündlich via RS485 (Modbus-RTU) die genauen Verbrauchsdaten an den Felicity-Wechselrichter. Erst dadurch weiß die Batterie, ob sie sich gerade entladen muss (weil im Haus Strom gebraucht wird) oder laden soll (weil PV-Überschuss da ist).


• Zerstörungsfreie Montage (Split-Core-CTs): Dank der drei mitgelieferten Klappwandler für bis zu 120 A ist die Installation im Zählerschrank extrem sicher und sauber.


• Umfassende Datenanalyse: Misst nicht nur den bloßen Stromverbrauch (kWh), sondern auch Spannung (U), Stromstärke (I), Wirk-/Blind-/Scheinleistung (P, Q, S), den Leistungsfaktor (PF) und die Netzfrequenz (f).


• Kompakte Hutschiene-Montage (C45): Mit seiner genormten Breite passt das Gerät perfekt auf jede Standard-35mm-DIN-Schiene im Sicherungskasten.


• Unterstützung für Zero-Export: Wenn Sie (temporär) keinen Strom einpeisen dürfen oder wollen, regelt der Wechselrichter mithilfe dieses Meters die Erzeugung sekundenschnell auf exakt Ihren Eigenverbrauch herunter.

Technische Spezifikationen

Warum genau dieses Modell?

Wenn Sie ein 3-phasiges Felicity-System aufbauen (z. B. mit dem T-REX 10 kW), ist dieses Meter zwingend erforderlich. Ein normales, handelsübliches Smart Meter aus dem Baumarkt spricht nicht die "Sprache" (das Modbus-Protokoll) des Felicity-Wechselrichters. Ohne dieses spezifische Acrel-Meter kann der Hybrid-Wechselrichter die Batterie nicht intelligent steuern.

Wichtige Installationshinweise

⚠️ Achtung bei der Richtung der CT-Klemmen! Die Klappstromwandler haben eine feste Pfeilrichtung (meistens vom öffentlichen Netz/Zähler weg in Richtung Hausnetz zeigend). Werden die Klemmen verkehrt herum montiert, denkt der Wechselrichter, Sie würden Strom einspeisen, obwohl Sie ihn verbrauchen – die Batterie arbeitet dann genau spiegelverkehrt.

🔍 Phasengleichheit prüfen: Die Klemme für Phase 1 (CT1) muss zwingend an dem Kabel sitzen, das auch am Spannungseingang L1 des Meters angeschlossen ist. Vertauscht man hier die Phasen, kommt es zu Fehlmessungen und die Regelung der Batterie funktioniert nicht sauber.

⚡ Elektriker-Pflicht: Da der Anschluss direkt im Haupt- oder Unterverteilerkasten neben dem offiziellen Zähler erfolgt, muss die Installation von einer gelernten Elektrofachkraft durchgeführt werden.

Downloads

• Datenblatt EN
• Kurzanleitung EN
• Handbuch EN

Fazit

Der Acrel ACR10R ist die unverzichtbare Datenzentrale für Ihr Felicity-Energiesystem. Robust, dank Klappwandlern extrem installationsfreundlich und flink in der Datenübertragung.

Bauen Sie das System komplett neu auf und verbinden das Smart Meter direkt mit einem T-REX-Wechselrichter, oder tauschen Sie ein defektes Altgerät aus?
