Kabelpakete von AlphaESS für die Wechselrichter der SMILE-G3-Serie (T4, T6, T8, T10, T15, T20 und S5). Welches Paket Sie brauchen, hängt davon ab, wie viele Batterietürme Sie aufstellen und ob Sie zwei Systeme koppeln.
Welches Kabelpaket brauche ich?
-
Verlängerungskabelpaket 3.8S / 9.3S: verbindet einen Batterieturm, der nicht direkt unter dem Wechselrichter steht. Bei der bisherigen G3-Generation brauchen Sie es für jeden Turm neben dem Wechselrichterturm. Beim SMILE-G3.1 (T6 und T10, ab November 2026) sind ein oder zwei Türme ohne Zusatzkabel möglich, erst ab dem dritten Turm wird es benötigt. Beim T15/T20 gilt das ebenfalls ab dem dritten Turm.
-
Cluster-Kabelpaket 3.8S / 9.3S (T4–T10): für einen zweiten Batteriecluster am Wechselrichter, also für Anlagen mit 8, 10 oder 12 Batterien.
-
Kaskadierungskabel: koppelt zwei SMILE-G3-Systeme (Master und Follower). Beim G3.1 ist die Kaskadierung nur zwischen zwei G3.1-Systemen möglich. Ein bestehendes G3 lässt sich nicht mit einem G3.1 kaskadieren. Bitte vorher den Steckertyp prüfen, gegebenenfalls ist ein Adapter nötig.
Wie viele Batterien passen in einen Turm?
- SMILE-G3-BAT-3.8S (3,65 kWh): bis zu 3 Module je Turm beim G3.1
- SMILE-G3-BAT-9.3S (9,3 kWh): bis zu 2 Module je Turm beim G3.1

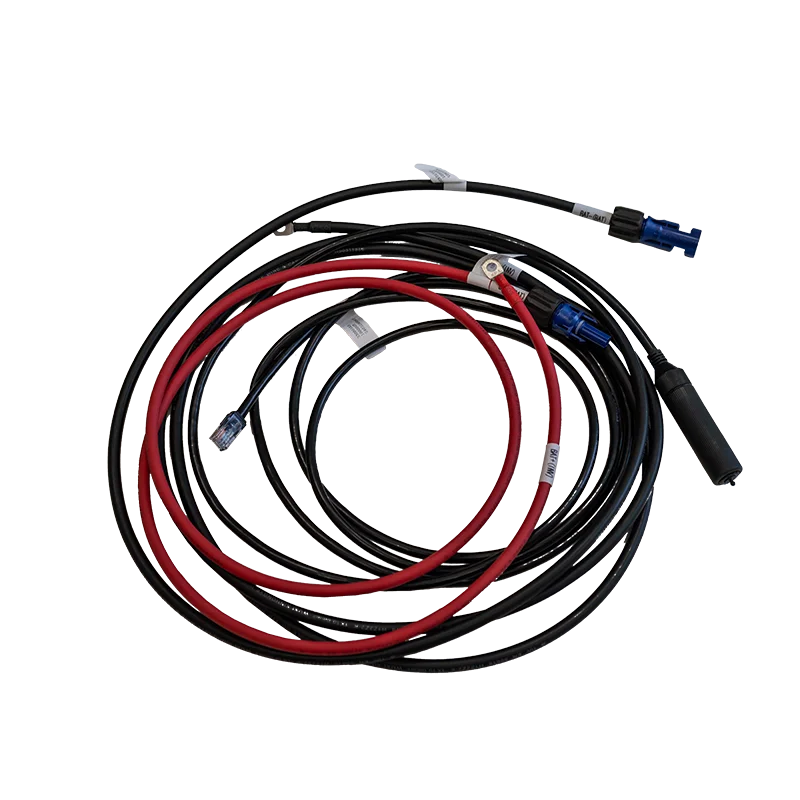

Lieferumfang Verlängerungskabelpaket 3.8S
- 1× Plus-Stromkabel (3000 mm)
- 1× Minus-Stromkabel (3000 mm)
- 1× Kommunikationskabel (3000 mm)
- 3× Erdungsklemmen
- 1× H4-Klemmenentfernungswerkzeug
Lieferumfang Verlängerungskabelpaket 9.3S
- 1× Plus-Stromkabel (1000 mm)
- 1× Minus-Stromkabel (3000 mm)
- 1× Kommunikationskabel (3000 mm)
Kompatible Wechselrichter
SMILE-G3-T4, T6, T8, T10, T15, T20 und SMILE-G3-S5. Die Cluster-Kabelpakete in dieser Auswahl gehören zu T4 bis T10.
