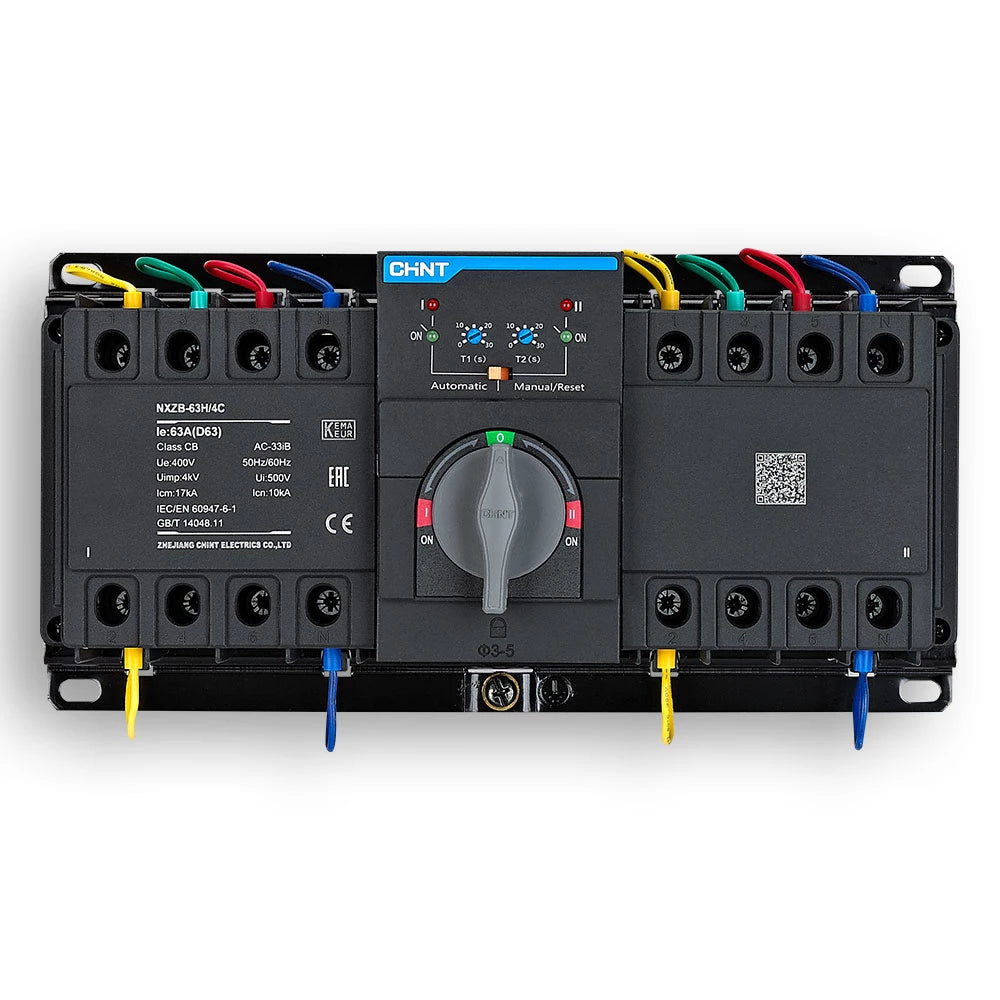

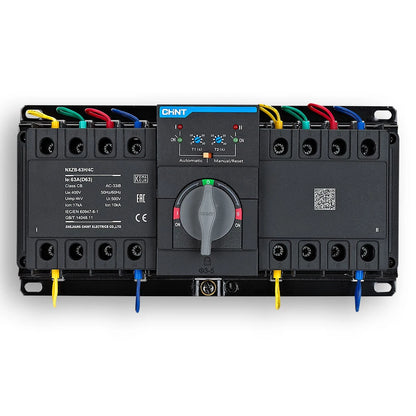

SAX Netzumschalter NXZB-63H | Automatischer Notstrom-ATS

Was nützt der beste Stromspeicher, wenn im Falle eines Blackouts das Haus dunkel bleibt? In Expertenforen wird oft hitzig über echten Ersatzstrom diskutiert – der SAX Netzumschalter NXZB-63H ist die technische Antwort auf diese Sicherheitsfrage. Als vollautomatische Umschalteinrichtung (ATS - Automatic Transfer Switch) ist er das Herzstück der SAX Notstrom-Lösung. Er überwacht permanent das öffentliche Netz und sorgt bei einem Ausfall für die lebenswichtige allpolige Trennung. Erst durch diese physische Entkopplung darf der SAX-Speicher sein Inselnetz aufbauen, ohne Techniker im öffentlichen Netz zu gefährden oder wertvolle Energie in ein totes Netz zu speisen.

Ihre Vorteile

Sicherheit und Automatisierung auf VDE-Niveau

Vollautomatische Umschaltung: Sie müssen nicht in den Keller laufen und Hebel umlegen. Der NXZB-63H erkennt den Netzausfall autonom und schaltet in Millisekunden um.

Allpolige Trennung (4-polig): In Deutschland zwingend vorgeschrieben für den Ersatzstrombetrieb. Er trennt nicht nur die drei Phasen (L1, L2, L3), sondern auch den Neutralleiter (N), um gefährliche Rückspeisungen und Potenzialverschleiß zu verhindern.

Hohe Schaltkapazität: Mit 63A Bemessungsstrom ist der Umschalter perfekt für Standard-Hausanschlüsse dimensioniert und bietet ausreichend Reserven für Wärmepumpen und Wallboxen im Netzbetrieb.

Kompakte Hutschienenmontage: Trotz seiner massiven Schaltleistung passt der NXZB-63H in Standard-Verteilerkästen und spart wertvollen Platz bei der Installation.

Mechanische Verriegelung: Ein internes Sicherheitssystem verhindert physikalisch, dass beide Stromquellen (Netz und Speicher) gleichzeitig aufgeschaltet werden können – ein Kurzschlussrisiko ist damit ausgeschlossen.

Technische Daten

Kompatibilität

Der NXZB-63H ist primär als zertifizierte Komponente für das SAX Power Notstrom-System (Home 5.8 / Pulse 7.7) vorgesehen. Er arbeitet eng mit der SAX-Steuerelektronik zusammen, um die Synchronisation beim Wiederzuschalten des öffentlichen Netzes zu gewährleisten.

• Systemintegration: Der Umschalter wird zwischen dem Hauptzähler und der Hausverteilung platziert.
• Steuerspannung: Die Umschaltlogik wird direkt über die anliegenden Spannungsquellen versorgt, sodass keine externe Batterie für den Schaltvorgang nötig ist.
• Phasen-Logik: Er unterstützt die vollständige Trennung des 3-Phasen-Systems, was für den sicheren Betrieb des einphasig einspeisenden SAX-Speichers im Ersatzstromfall (auf der Notstromphase) essenziell ist.

Lieferumfang

• 1x Automatischer Umschalter NXZB-63H
• Bedienungs- und Installationsanleitung
• Anschluss-Schema für SAX Power Systeme

Garantie

Der Netzumschalter unterliegt der gesetzlichen Gewährleistung. Da es sich um eine elektromechanische Komponente für industrielle Anwendungen handelt, ist er auf extreme Langlebigkeit ausgelegt. Bei fachgerechter Installation in einer belüfteten Unterverteilung ist die mechanische Lebensdauer auf Jahrzehnte ausgelegt.

Downloads

• Handbuch NXZB-63H PDF
• Kompatible Batteriespeicher PDF


FAQ

Frage: Warum ist eine 4-polige Trennung durch den NXZB-63H so wichtig?

Antwort: In Deutschland darf im Inselbetrieb keine Verbindung zwischen dem Neutralleiter des Versorgungsnetzes und dem Inselnetz bestehen (TN-S oder TT-System Logik). Der NXZB-63H trennt den N-Leiter mit, um gefährliche Potenzialverschleppungen und Fehlauslösungen des RCD (FI-Schalter) zu vermeiden.

Frage: Ist die Umschaltzeit von < 50ms unterbrechungsfrei?

Antwort: Nein, es ist keine USV (Unterbrechungsfreie Stromversorgung) im IT-Sinne. Ein Computer ohne Pufferkondensator könnte neu starten. Für Beleuchtung, Heizungspumpen, Kühlschränke und die meisten Haushaltsgeräte ist diese Zeit jedoch so kurz, dass sie den Ausfall kaum bemerken.

Frage: Kann ich den NXZB-63H auch für andere Wechselrichtermarken nutzen?

Antwort: Technisch ist es ein Standard-ATS-Bauteil. Die Zertifizierung und das Zusammenspiel der Hilfskontakte sind jedoch speziell auf die SAX Power Logik abgestimmt. Bei Fremdsystemen muss die Ansteuerung bauseits durch eine Elektrofachkraft geprüft werden.

Frage: Was passiert, wenn der Strom wiederkommt?

Antwort: Der NXZB-63H überwacht die Spannung am Netzeingang. Sobald diese wieder stabil anliegt, schaltet er (nach einer kurzen Sicherheitsverzögerung zur Netzstabilisierung) das Haus automatisch zurück auf das öffentliche Netz und der SAX-Speicher geht wieder in den normalen Lademodus über.

Frage: Darf ich den Umschalter selbst einbauen?

Antwort: Nein. Da der Einbau einen Eingriff in den Bereich vor und nach dem Zähler darstellt und sicherheitskritische Netzformen berührt, darf die Installation ausschließlich durch einen beim Netzbetreiber eingetragenen Elektroinstallateur erfolgen.
