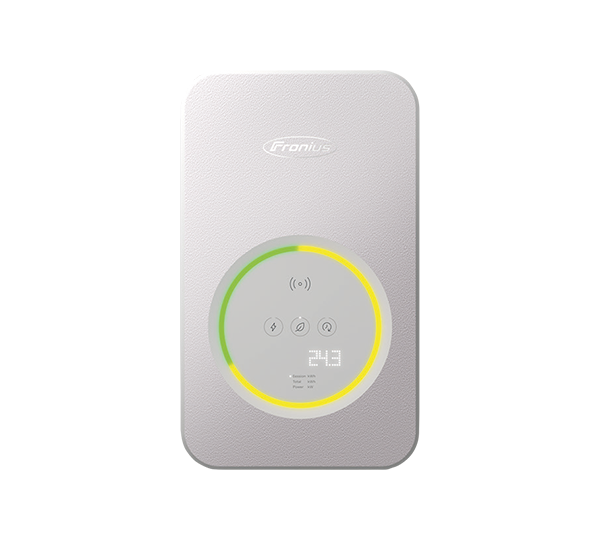

Fronius Wattpilot Flex Wallbox Home und Pro, 11 oder 22 kW

Der Fronius Wattpilot Flex ist eine fest installierte Wallbox mit angeschlagenem 6-m-Ladekabel und Typ-2-Stecker. Sie richtet sich an Hausbesitzer mit PV-Anlage, die ihr Elektroauto möglichst mit eigenem Solarstrom laden wollen: Die Wallbox regelt die Ladeleistung dynamisch nach dem PV-Überschuss und schaltet dafür automatisch zwischen ein- und dreiphasigem Laden um. So beginnt die Ladung schon bei 1,38 kW.

Wir führen drei Varianten. Flex Pro 11 C6E (bis 11 kW) und Flex Pro 22 C6E (bis 22 kW) haben einen integrierten, eichrechtskonformen MID-Zähler der Genauigkeitsklasse B. Damit lassen sich die geladenen Kilowattstunden nachvollziehbar abrechnen, etwa beim Dienstwagen mit dem Arbeitgeber. Die Flex Home 22 C6 (bis 22 kW) hat keinen MID-Zähler und ist für privates Laden gedacht, bei dem niemand eine geeichte Abrechnung verlangt.

Vorteile

• Laden mit wenig Sonne: Automatische 1-/3-Phasenumschaltung, dadurch dynamische PV-Überschussladung ab 1,38 kW (6 A an 230 V) bis zur vollen Leistung von 11 bzw. 22 kW.
• Fehlerstromerkennung im Gerät: 20 mA AC und 6 mA DC integriert. Vorgeschaltet werden zusätzlich ein Fehlerstromschutzschalter und ein Leitungsschutzschalter nach der geltenden Installationsnorm.
• Geeichte Abrechnung (Pro): MID-Zähler integriert, mess- und eichrechtskonform. Die Home-Variante hat keinen MID-Zähler.
• Steuerbar nach § 14a EnWG: Fronius gibt den Wattpilot Flex Home und Pro als steuerbare Verbrauchseinrichtung im Sinne von § 14a EnWG an und empfiehlt ihn für den Einsatz in Deutschland.
• Offene Anbindung: LAN (RJ45 oder LSA, 10/100 Mbit/s), WLAN 802.11 b/g/n, 2 digitale Eingänge, Relaisausgang, OCPP 1.6 J. Hardwareseitig für ISO 15118 vorbereitet.
• Mehrere Ladepunkte ohne Zusatzgerät: Dynamic Load Balancing ist integriert, für eine unbegrenzte Zahl an Ladeboxen. Dafür braucht die Wallbox eine Internetverbindung.
• Für außen geeignet: Schutzart IP 66, Stoßfestigkeit IK08, Betrieb von -25 bis +45 °C.

Technische Daten

Quelle: Fronius Datenblatt Wattpilot Flex Home und Pro (DE V01 Sept 2024).

Kompatibilität

Phasen: Alle drei Varianten laden ein- oder dreiphasig und schalten beim PV-Überschussladen automatisch um. Bei einphasigem Laden liegt die Grenze bei 3,68 kW (11-kW-Variante) bzw. 7,36 kW (22-kW-Varianten).

PV-Anlage: Für das PV-optimierte Laden braucht die Wallbox zusätzliche Komponenten, die Fronius in der Bedienungsanleitung beschreibt. Im Fronius-System nennt Fronius den Wattpilot Flex im Datenblatt der GEN24-Wechselrichter als PV-optimierte Wallbox, passend etwa zum Symo GEN24 oder Primo GEN24.

Energiemanagement und Netzbetreiber: Die Wallbox hat zwei digitale Eingänge und einen Relaisausgang. Über OCPP 1.6 J lässt sie sich an ein Lade-Backend anbinden. Für die Steuerung nach § 14a EnWG gibt Fronius die Wallbox als geeignet an.

Montage: Für die freistehende Montage, etwa am Stellplatz, gibt es die Fronius Montagesäule Wattpilot Flex. Im Außenbereich darf das Kabel nur von unten oder hinten eingeführt werden. Bei direkter Sonneneinstrahlung kann der Wattpilot die Ladeleistung begrenzen.

Garantie

Fronius gewährt auf den Wattpilot 2 Jahre Fronius Garantie Plus ab Auslieferung ab Werk. Eine Garantieverlängerung ist für den Wattpilot nicht vorgesehen. Wird das Gerät innerhalb von 30 Monaten nach Auslieferung auf Solar.web registriert, beginnt die Garantie erst mit dem Datum der Inbetriebnahme. Voraussetzung sind eine Inbetriebnahme durch einen Fachinstallateur und die Erst-Inbetriebnahme in Deutschland. Es gelten die beim Kauf gültigen Fronius Garantiebedingungen.

Downloads

• Datenblatt Wattpilot Flex Home und Pro (deutsch)
• Datenblatt Wattpilot Flex Home und Pro (englisch)
• EU-Konformitätserklärung Wattpilot Flex (Pro 11/22 C6E, Home 11/22 C6)
• Fronius Garantiebedingungen (Deutschland)

FAQ

Flex Home oder Flex Pro: Wann brauche ich den MID-Zähler?

Wenn jemand anderes die geladene Energie bezahlt, etwa der Arbeitgeber beim Dienstwagen. Der Flex Pro hat einen integrierten MID-Zähler der Genauigkeitsklasse B und ist mess- und eichrechtskonform. Der Flex Home zählt nicht geeicht und reicht, wenn Sie nur für sich selbst laden.

11 oder 22 kW: Was ist sinnvoll?

Die 22-kW-Varianten erlauben 6–32 A, die 11-kW-Variante 6–16 A. Ob Ihr Auto 22 kW aufnimmt, hängt vom Bordlader ab. Für Solarüberschussladen spielt die Obergrenze kaum eine Rolle, weil die Wallbox ohnehin der verfügbaren PV-Leistung folgt. Einphasig lädt die 22-kW-Variante mit bis zu 7,36 kW, die 11-kW-Variante mit bis zu 3,68 kW.

Lädt die Wallbox auch, wenn nur wenig Überschuss da ist?

Ja, ab 1,38 kW. Das entspricht 6 A an einer Phase. Steigt der Überschuss, schaltet der Wattpilot automatisch auf drei Phasen um. Ohne Umschaltung bräuchte das Auto dreiphasig mindestens 6 A je Phase, also rund das Dreifache.

Ist ein FI-Schutzschalter im Verteiler trotzdem nötig?

Ja. Im Gerät ist eine Fehlerstrom-Schutzeinrichtung mit 20 mA AC und 6 mA DC eingebaut. Laut Datenblatt muss zusätzlich ein Fehlerstromschutzschalter sowie ein Leitungsschutzschalter nach der geltenden Installationsnorm vorgeschaltet werden.

Welchen Leitungsquerschnitt braucht die Zuleitung?

Die Klemmen nehmen 3 × 2,5 mm² bis 5 × 10 mm² auf, der Kabeldurchmesser muss zwischen 10 und 20 mm liegen. Welcher Querschnitt nötig ist, legt Ihr Elektriker nach Absicherung, Leitungslänge und Verlegeart fest.

Kann ich die Wallbox im Freien montieren?

Ja. Sie hat Schutzart IP 66 und Stoßfestigkeit IK08 und arbeitet von -25 bis +45 °C. Draußen darf das Kabel nur von unten oder hinten eingeführt werden. In der prallen Sonne kann die Wallbox die Ladeleistung zurücknehmen, ein schattiger Platz oder ein Dach darüber ist deshalb sinnvoll.
